為什麼一根鋼筋能撐起整棟大樓，卻在某個瞬間突然斷裂？

想像你站在一座跨海大橋上，腳下的鋼纜承受著數千噸的車流與橋身自重。工程師憑什麼有把握，這根鋼纜不會被拉斷？又或者，當你把一支竹筷折彎，為什麼到某個角度它會「啪」一聲斷掉，而在那之前卻能默默吸收你的力氣？

這些問題的答案，全都藏在一門古老卻至今仍是機械、土木、航太工程基石的學科裡——材料力學（Mechanics of Materials），又稱固體力學（Solid Mechanics）。它探討的核心非常單純：當外力作用在一個可變形的物體上時，物體內部會發生什麼事？它會變形多少？又會在什麼時候失效？

剛體靜力學（Statics）告訴我們力如何平衡，但它假設物體不會變形——這在真實世界裡是個謊言。任何材料受力都會變形，而材料力學正是要量化這份變形，並判斷材料能否安全承受。

應力：把「力」攤平到「面積」上

當我們說「這根繩子受了 1000 牛頓的力」，這句話其實不夠。一根直徑 1 公分的鋼絲和一根直徑 10 公分的鋼柱，同樣承受 1000 牛頓，危險程度天差地別。真正決定材料安危的，不是力的大小，而是力分布在多大的面積上。

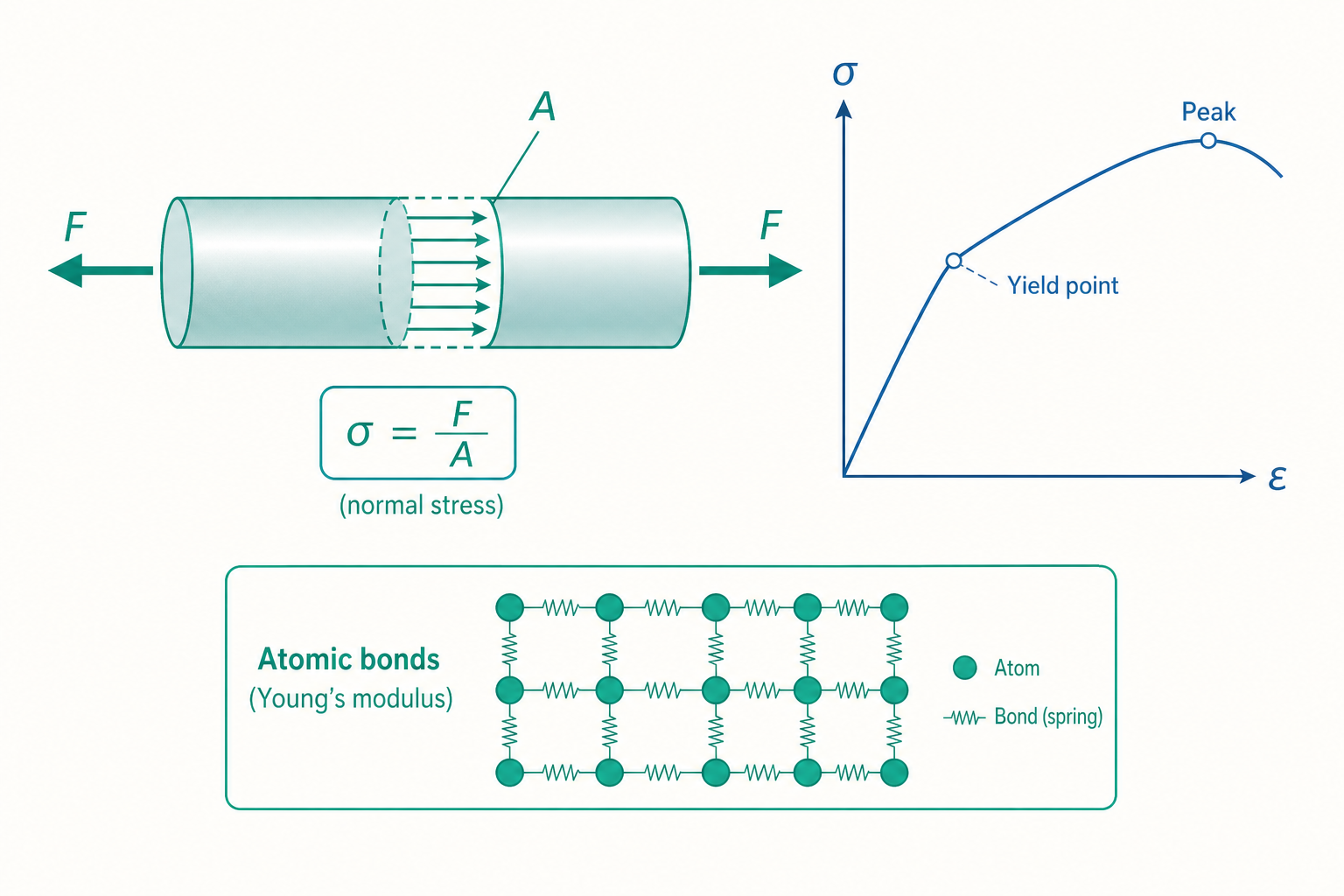

這就引出材料力學最核心的概念——應力（Stress）。最基本的正向應力（Normal Stress）定義為：

$$ \sigma = \frac{F}{A} $$

其中 $F$ 是垂直作用於截面的內力，$A$ 是截面積。應力的單位是帕斯卡（Pascal, Pa），$1\ \text{Pa} = 1\ \text{N/m}^2$。工程上常用百萬帕（MPa），而 $1\ \text{MPa} = 1\ \text{N/mm}^2$，這個換算在計算時非常順手。

舉例來說，一根截面積 $A = 100\ \text{mm}^2$ 的鋼桿，受到 $F = 25{,}000\ \text{N}$ 的拉力，其應力為：

$$ \sigma = \frac{25{,}000\ \text{N}}{100\ \text{mm}^2} = 250\ \text{MPa} $$

除了與截面垂直的正向應力，還有與截面平行的剪應力（Shear Stress），常以 $\tau$ 表示：

$$ \tau = \frac{V}{A} $$

其中 $V$ 是平行於截面的剪力。當你用剪刀剪紙、用衝床打孔，或螺栓被兩塊鋼板往相反方向拉時，材料承受的就是剪應力。正向應力試圖把材料「拉開」或「壓扁」，剪應力則試圖讓材料「滑移錯動」。

應變：變形的相對量度

知道了應力，下一個問題是：材料變形了多少？這裡同樣不能只看「伸長了幾毫米」。一根 1 公尺的桿子伸長 1 毫米，和一根 10 公尺的桿子伸長 1 毫米，變形的「劇烈程度」並不相同。

我們需要的是相對量度——應變（Strain）。正向應變（Normal Strain）定義為長度變化量與原始長度的比值：

$$ \varepsilon = \frac{\delta}{L_0} = \frac{L - L_0}{L_0} $$

其中 $\delta$ 是伸長量，$L_0$ 是原始長度。應變是無因次量（dimensionless），因為它是長度除以長度。一根 2 公尺的桿子伸長了 1 毫米，其應變為：

$$ \varepsilon = \frac{0.001\ \text{m}}{2\ \text{m}} = 0.0005 = 500\ \mu\varepsilon $$

工程上常用微應變（microstrain, $\mu\varepsilon$）表示，$1\ \mu\varepsilon = 10^{-6}$。

對應於剪應力，也有剪應變（Shear Strain） $\gamma$，它度量的是材料元素的角度變化（以弧度表示）。原本是直角的元素，受剪後變成的角度偏移量就是剪應變。

虎克定律：應力與應變的橋樑

應力與應變看似各說各話，但對絕大多數工程材料而言，在變形不大的範圍內，兩者呈線性關係。這就是虎克定律（Hooke's Law）：

$$ \sigma = E \varepsilon $$

比例常數 $E$ 稱為楊氏模數（Young's Modulus）或彈性模數（Elastic Modulus），代表材料抵抗變形的「剛性」。$E$ 越大，材料越不容易被拉長。鋼的楊氏模數約 $200\ \text{GPa}$，鋁約 $70\ \text{GPa}$，混凝土約 $25\ \text{GPa}$。

這裡有個關鍵物理直覺：楊氏模數其實是材料原子鍵結強度的宏觀體現。原子間的鍵結就像微小的彈簧，把無數這些「原子彈簧」加總起來，就得到了我們在實驗室裡量到的 $E$。這也呼應優物理中的彈簧虎克定律 $F = kx$——只不過材料力學把它從「單一彈簧」推廣到「連續介質」。

結合虎克定律，我們可以推導出軸向受力桿件的伸長量公式：

$$ \delta = \frac{FL}{AE} $$

這個公式極為實用。注意分母中的 $AE$ 稱為軸向剛度（Axial Stiffness）：截面積越大、材料越硬，桿件越不容易變形。

對於剪切，也有對應的虎克定律：

$$ \tau = G \gamma $$

其中 $G$ 是剪切模數（Shear Modulus）。對等向性材料（isotropic material），$E$、$G$ 與泊松比（Poisson's Ratio） $\nu$ 三者並非獨立，而是滿足：

$$ G = \frac{E}{2(1 + \nu)} $$

泊松效應：拉長時為何會變細

當你拉伸一條橡皮筋，會發現它不只變長，還會變細。這種「軸向伸長伴隨橫向收縮」的現象，由泊松比 $\nu$ 描述：

$$ \nu = -\frac{\varepsilon_{\text{lateral}}}{\varepsilon_{\text{axial}}} $$

負號是因為當軸向應變為正（伸長）時，橫向應變為負（收縮），加上負號讓 $\nu$ 成為正值。大多數金屬的泊松比落在 $0.25$ 到 $0.35$ 之間，橡膠則接近 $0.5$（幾乎不可壓縮）。

泊松效應提醒我們，一維的受力會引發三維的變形。在多軸應力狀態下，這個耦合效應會讓計算變得更複雜，需要用到廣義虎克定律。

應力—應變曲線：材料的「身分證」

把一根標準試棒裝上萬能試驗機，慢慢拉伸並記錄應力與應變，就能畫出應力—應變曲線（Stress-Strain Curve）。這條曲線就像材料的身分證，透露了它的所有力學性格。以延性鋼為例，曲線上有幾個關鍵特徵：

• 比例極限（Proportional Limit）：在此之前，應力與應變嚴格成正比，虎克定律成立。
• 彈性極限（Elastic Limit）：在此之前卸載，材料能完全回復原狀，不留永久變形。
• 降伏強度（Yield Strength, $\sigma_y$）：超過此點，材料開始產生不可回復的塑性變形（Plastic Deformation）。這是工程設計最關鍵的門檻。
• 極限強度（Ultimate Tensile Strength, $\sigma_u$）：曲線的最高點，材料能承受的最大應力。
• 斷裂點（Fracture Point）：材料最終斷裂之處。

工程設計的黃金法則，是讓構件的工作應力遠低於降伏強度。我們引入安全係數（Factor of Safety, FS）：

$$ \text{FS} = \frac{\sigma_y}{\sigma_{\text{allow}}} $$

例如某鋼材降伏強度 $\sigma_y = 250\ \text{MPa}$，若採用安全係數 $\text{FS} = 2.5$，則容許應力為：

$$ \sigma_{\text{allow}} = \frac{250\ \text{MPa}}{2.5} = 100\ \text{MPa} $$

設計時就要確保實際應力不超過 $100\ \text{MPa}$。安全係數的選取，反映了對載荷不確定性、材料缺陷、製造誤差的綜合防護。

看一個例子

讓我們把上面的概念串起來，解一道完整的工程題。

問題：一根長 $L = 3\ \text{m}$、直徑 $d = 20\ \text{mm}$ 的鋼桿（楊氏模數 $E = 200\ \text{GPa}$，降伏強度 $\sigma_y = 250\ \text{MPa}$），承受 $F = 50\ \text{kN}$ 的軸向拉力。請計算：（1）桿內應力；（2）伸長量；（3）安全係數。

步驟一：計算截面積

$$ A = \frac{\pi d^2}{4} = \frac{\pi \times (20\ \text{mm})^2}{4} = \frac{\pi \times 400}{4} \approx 314.2\ \text{mm}^2 $$

步驟二：計算應力

$$ \sigma = \frac{F}{A} = \frac{50{,}000\ \text{N}}{314.2\ \text{mm}^2} \approx 159.2\ \text{MPa} $$

步驟三：計算伸長量

先把單位統一，$E = 200\ \text{GPa} = 200{,}000\ \text{MPa} = 200{,}000\ \text{N/mm}^2$：

$$ \delta = \frac{FL}{AE} = \frac{50{,}000\ \text{N} \times 3000\ \text{mm}}{314.2\ \text{mm}^2 \times 200{,}000\ \text{N/mm}^2} \approx 2.39\ \text{mm} $$

步驟四：計算安全係數

$$ \text{FS} = \frac{\sigma_y}{\sigma} = \frac{250\ \text{MPa}}{159.2\ \text{MPa}} \approx 1.57 $$

解讀：應力 $159.2\ \text{MPa}$ 低於降伏強度，桿件不會塑性變形；3 公尺長的桿子伸長約 2.39 毫米，這是彈性變形，卸載後會回復；安全係數 $1.57$ 對一般結構而言偏低，若是承重關鍵件，工程師可能會選用更大直徑或更高強度的鋼材，把安全係數拉到 2 以上。

重點回顧

• 應力是內力除以面積（$\sigma = F/A$），它而非「力」本身才是判斷材料安危的依據；正向應力垂直於截面，剪應力平行於截面。
• 應變是相對變形量（$\varepsilon = \delta / L_0$），無因次，讓不同尺寸的構件可以公平比較。
• 虎克定律 $\sigma = E\varepsilon$ 把應力與應變線性連結，楊氏模數 $E$ 是材料剛性的指標，本質上是原子鍵結的宏觀展現。
• 軸向伸長公式 $\delta = FL/(AE)$ 是計算桿件變形的萬用工具，$AE$ 為軸向剛度。
• 應力—應變曲線揭示材料的降伏強度與極限強度；設計時透過安全係數確保工作應力遠低於降伏點。

深入探討（研究所視角）

上述討論建立在幾個理想化假設上，研究所階段的固體力學會逐一打破它們，走向更普適的連續體力學（Continuum Mechanics）框架。

從純量到張量。 在一維桿件中，應力是個純量。但在真實的三維物體裡，任一點的應力狀態必須用柯西應力張量（Cauchy Stress Tensor）描述，它是個二階對稱張量：

$$ \boldsymbol{\sigma} = \begin{bmatrix} \sigma_{xx} & \tau_{xy} & \tau_{xz} \\ \tau_{yx} & \sigma_{yy} & \tau_{yz} \\ \tau_{zx} & \tau_{zy} & \sigma_{zz} \end{bmatrix} $$

對角線是三個方向的正向應力，非對角線是剪應力。由角動量守恆可證明此張量對稱（$\tau_{xy} = \tau_{yx}$），因此 9 個分量中只有 6 個獨立。

主應力與破壞準則。 對任一應力張量，總能找到一組特定方向（主軸），使得剪應力全部消失，只剩三個主應力（Principal Stresses） $\sigma_1 \geq \sigma_2 \geq \sigma_3$。它們是應力張量的特徵值，由特徵方程求解：

$$ \det(\boldsymbol{\sigma} - \sigma \mathbf{I}) = 0 $$

主應力是判斷材料破壞的核心。延性材料常用馮米塞斯降伏準則（von Mises Yield Criterion），定義等效應力：

$$ \sigma_{\text{vM}} = \sqrt{\tfrac{1}{2}\left[(\sigma_1 - \sigma_2)^2 + (\sigma_2 - \sigma_3)^2 + (\sigma_3 - \sigma_1)^2\right]} $$

當 $\sigma_{\text{vM}} \geq \sigma_y$ 時材料降伏。脆性材料則傾向用最大主應力準則。

廣義虎克定律。 在三維等向性材料中，應變與應力的關係寫成：

$$ \varepsilon_{xx} = \frac{1}{E}\left[\sigma_{xx} - \nu(\sigma_{yy} + \sigma_{zz})\right] $$

其餘分量類推。這裡泊松比的耦合效應一覽無遺：$x$ 方向的應變不只受 $x$ 方向應力影響，還被 $y$、$z$ 方向的應力透過 $\nu$ 牽動。完整形式可寫成四階剛度張量 $C_{ijkl}$ 連結應力與應變張量：$\sigma_{ij} = C_{ijkl}\,\varepsilon_{kl}$。

超越線彈性。 真實材料還有更豐富的行為等待探索：金屬在反覆載荷下的疲勞（Fatigue）與裂紋擴展（斷裂力學，Fracture Mechanics）、高溫下的潛變（Creep）、聚合物的黏彈性（Viscoelasticity）、以及大變形下的有限應變理論（Finite Strain Theory）。現代工程更仰賴有限元素法（Finite Element Method, FEM），把這些連續體方程離散化，求解任意複雜幾何下的應力分布——而這一切的概念地基，正是本文反覆強調的應力、應變與虎克定律。掌握了它們，你就握住了打開整個固體力學世界的鑰匙。
