為什麼一根看似結實的傳動軸，會在沒有超載的情況下突然斷裂？

為什麼一根看似結實的傳動軸，會在沒有超載的情況下突然斷裂？

想像一台運轉了三年的工廠輸送帶，某天清晨啟動時，傳動軸毫無預警地從中段斷成兩截。檢查紀錄發現，這根軸從未承受超過設計值的扭矩，材料證明書也合格。維修工程師把斷面拿到顯微鏡下，看見一圈一圈像海灘貝殼的紋路（beach marks），最後留下一小塊粗糙的瞬斷區。這不是「力太大」造成的，而是一個更隱蔽的敵人：疲勞（fatigue）。

機械設計（machine design）的核心，從來不只是「算出零件要多粗」，而是要回答一個更難的問題：這個零件在它的服役壽命裡，會不會壞？會怎麼壞？ 本文從靜態強度出發，逐步走進失效分析（failure analysis）的世界——應力集中、安全係數、疲勞與多軸應力，看清楚那根斷軸的真正死因。

從一根軸開始：應力、強度與安全係數

機械設計最基本的判準是：作用應力（working stress）必須小於材料能承受的強度。對一根承受彎矩 $M$ 的圓軸，最大正向應力出現在表面：

$$\sigma = \frac{M\,c}{I} = \frac{32\,M}{\pi d^3}$$

其中 $c = d/2$ 是到中性軸的距離，$I = \pi d^4/64$ 是圓截面的慣性矩（second moment of area）。若軸同時承受扭矩 $T$，表面的剪應力為：

$$\tau = \frac{T\,r}{J} = \frac{16\,T}{\pi d^3}$$

$J = \pi d^4/32$ 是極慣性矩。注意應力都與 $d^3$ 成反比——直徑加倍，應力降為原來的 $1/8$，這也是為什麼軸徑是設計中最敏感的參數。

工程師不會把作用應力設計到剛好等於材料強度，而是保留安全係數（factor of safety, $n$）：

$$n = \frac{S}{\sigma}$$

$S$ 是材料的相關強度（降伏強度 $S_y$ 或極限強度 $S_{ut}$）。$n$ 並非愈大愈好——過大代表浪費材料、增加重量與成本；過小則風險過高。航太結構常取 $n \approx 1.5$（因為重量代價極高、品管極嚴），一般機械常取 $n = 2 \sim 4$，而對人命攸關且載荷不確定的場合（如電梯纜繩）可達 $8$ 以上。安全係數本質上是在量化我們對載荷、材料與分析模型的不確定性。

韌性材料的降伏判據

對鋼這類韌性材料（ductile material），單看 $\sigma$ 或 $\tau$ 不夠，因為零件常處於多軸應力狀態。最廣泛使用的是 von Mises 等效應力（distortion energy theory）。對平面應力：

$$\sigma' = \sqrt{\sigma_x^2 - \sigma_x \sigma_y + \sigma_y^2 + 3\tau_{xy}^2}$$

設計準則是 $\sigma' \le S_y / n$。von Mises 理論的物理意義很優雅：它假設材料降伏不是由「總應變能」決定，而是由「畸變能（distortion energy）」——也就是改變形狀（而非改變體積）所儲存的能量——決定。這呼應了物理學中能量分解的思路：靜水壓力（hydrostatic stress）只改變體積、不造成降伏，真正讓金屬滑移的是讓晶格產生剪切畸變的那部分能量。

應力集中：幾何不連續處的隱形放大器

回到開頭那根斷軸——它斷在哪裡？幾乎可以斷定是斷在截面變化處：軸肩（shoulder）、鍵槽（keyway）、退刀槽或螺紋根部。任何幾何不連續都會讓局部應力遠高於用 $\sigma = Mc/I$ 算出的「名目應力（nominal stress）」。

我們用應力集中係數（stress concentration factor, $K_t$）描述這個放大效應：

$$\sigma_{\max} = K_t \, \sigma_{\text{nom}}$$

$K_t$ 純由幾何決定。以一個帶圓角過渡的軸肩為例，當圓角半徑 $r$ 愈小、直徑變化 $D/d$ 愈大，$K_t$ 就愈高，常落在 $1.5 \sim 3$ 之間。一個經驗法則是：$r \to 0$（尖角）時 $K_t \to \infty$。這就是為什麼設計圖上絕對不能畫沒有圓角的內直角——尖角是裂紋的溫床。

一個常被忽略的細節：在靜載荷下，韌性材料因為局部會塑性變形、把應力重新分配，所以 $K_t$ 的影響其實不大（局部降伏「鈍化」了尖峰）。但在循環載荷下，應力集中是疲勞失效的頭號元兇。這正是開頭斷軸的關鍵——靜態算起來綽綽有餘，命卻斷送在疲勞上。

疲勞：在遠低於降伏強度下的反覆耗損

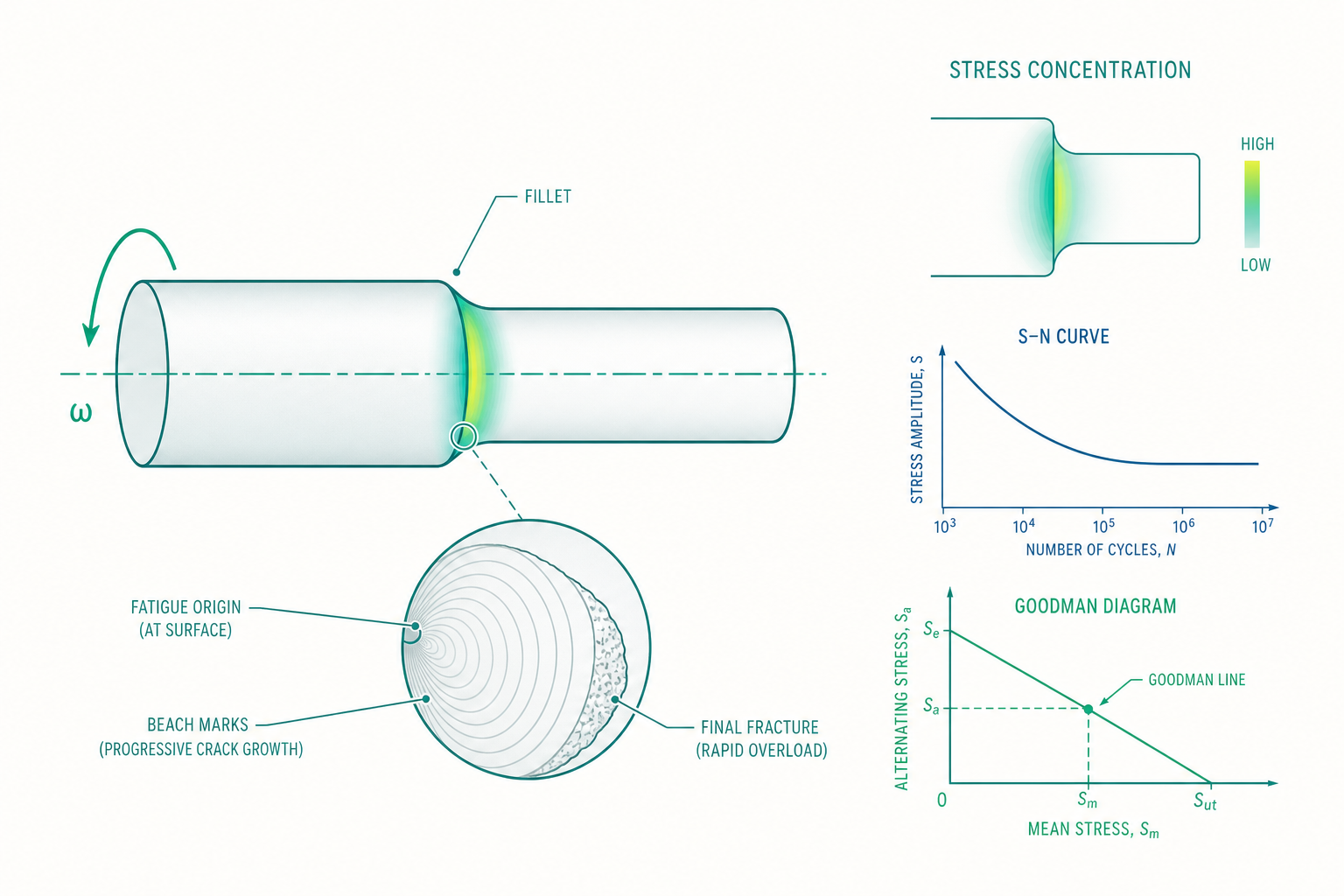

疲勞是指材料在反覆（循環）載荷下，即使每次應力都遠低於降伏強度，仍會在累積足夠次數後產生裂紋並斷裂。它分三階段：(1) 裂紋萌生（通常在應力集中處的表面），(2) 裂紋穩定擴展（留下 beach marks），(3) 剩餘截面不足以承載而瞬間斷裂（粗糙的瞬斷區）。

工程上用 S–N 曲線（應力幅 $S$ 對循環次數 $N$）描述材料的疲勞行為。對鋼，常存在一個疲勞極限（endurance limit, $S_e'$）：應力幅低於此值時，理論上可承受無限次循環。試件的初步估計常用：

$$S_e' \approx 0.5\, S_{ut} \quad (\text{當 } S_{ut} \le 1400\ \text{MPa})$$

但實驗室裡光滑小試件的 $S_e'$ 不能直接用。實際零件要打一連串折扣，這就是 Marin 修正係數：

$$S_e = k_a\, k_b\, k_c\, k_d\, k_e \, S_e'$$

• $k_a$：表面狀況（surface finish）——粗糙的車削面比拋光面更易萌生裂紋
• $k_b$：尺寸（size）——大零件內部缺陷機率高，$S_e$ 較低
• $k_c$：載荷型態（loading）——軸向載荷的 $k_c \approx 0.85$
• $k_d$：溫度
• $k_e$：可靠度（reliability）——要求 99.9% 可靠度時 $k_e \approx 0.75$

至於應力集中，在疲勞分析中用疲勞應力集中係數 $K_f$ 取代 $K_t$：

$$K_f = 1 + q\,(K_t - 1)$$

$q$ 是缺口敏感度（notch sensitivity，$0 \le q \le 1$）。$q=0$ 代表材料對缺口完全不敏感，$q=1$ 代表 $K_f = K_t$，敏感度拉滿。

變動應力與耐久判據：Goodman 線

實際零件很少承受純對稱載荷。一根轉動的軸在固定彎矩下，表面任一點的應力會在 $+\sigma$ 與 $-\sigma$ 間循環（完全對稱，平均應力為 0）；但若軸同時承受恆定的軸向拉力，就會疊加一個平均應力（mean stress, $\sigma_m$）。我們把循環應力拆成：

$$\sigma_m = \frac{\sigma_{\max} + \sigma_{\min}}{2}, \qquad \sigma_a = \frac{\sigma_{\max} - \sigma_{\min}}{2}$$

$\sigma_a$ 是應力幅（amplitude）。實驗發現：正的平均應力（拉應力）會降低疲勞壽命。最常用的判據是 修正 Goodman 線：

$$\frac{\sigma_a}{S_e} + \frac{\sigma_m}{S_{ut}} = \frac{1}{n}$$

當 $\sigma_m = 0$，退化為 $\sigma_a = S_e/n$；當 $\sigma_a = 0$，退化為靜態 $\sigma_m = S_{ut}/n$。Goodman 線在 $\sigma_m$–$\sigma_a$ 平面上把「安全」與「會疲勞失效」的區域一刀劃開。設計時，把零件的 $(\sigma_m, \sigma_a)$ 點畫上去，看它落在 Goodman 線內側多遠，就知道安全係數有多少。

看一個例子

某輸送帶傳動軸直徑 $d = 30\ \text{mm}$，材料 AISI 1045 鋼，$S_{ut} = 625\ \text{MPa}$、$S_y = 530\ \text{MPa}$。軸承受完全對稱的彎矩 $M = 180\ \text{N·m}$（轉動軸、彎矩固定，故 $\sigma_m = 0$），在軸肩處 $K_f = 1.7$。試估算疲勞安全係數。

第 1 步：名目彎曲應力幅

$$\sigma_{\text{nom}} = \frac{32 M}{\pi d^3} = \frac{32 \times 180}{\pi \times (0.030)^3} = \frac{5760}{8.48\times10^{-5}} \approx 67.9\ \text{MPa}$$

第 2 步：加上疲勞應力集中

$$\sigma_a = K_f \, \sigma_{\text{nom}} = 1.7 \times 67.9 \approx 115.4\ \text{MPa}$$

第 3 步：估材料疲勞極限

$$S_e' = 0.5 \times 625 = 312.5\ \text{MPa}$$

取表面修正 $k_a \approx 0.78$（機械加工面）、尺寸 $k_b \approx 0.88$、可靠度 $k_c \approx 0.81$（99%），其餘取 1：

$$S_e = 0.78 \times 0.88 \times 0.81 \times 312.5 \approx 173.7\ \text{MPa}$$

第 4 步：因 $\sigma_m = 0$，安全係數

$$n = \frac{S_e}{\sigma_a} = \frac{173.7}{115.4} \approx 1.50$$

結論：$n \approx 1.5$ 對於可能超載或維護不佳的工業環境偏低。設計者應該把軸肩圓角加大（降低 $K_f$）、提升表面光潔度（提高 $k_a$），或把軸徑加大到 $34\ \text{mm}$——記得 $\sigma \propto 1/d^3$，直徑增加 13% 就能把應力降約 30%，安全係數一舉拉到 $2$ 以上。這正是開頭那根斷軸該做卻沒做的事。

重點回顧

1. 設計判準是 $n = S/\sigma$：安全係數量化我們對載荷、材料與模型的不確定性，不是愈大愈好，需在風險與成本間權衡。
2. 多軸應力用 von Mises 等效應力判斷韌性材料降伏，其物理本質是「畸變能」而非總應變能——靜水壓力不造成降伏。
3. 應力集中 $K_t$ 由幾何決定：尖角讓 $K_t \to \infty$，所有截面變化處都必須有圓角；靜載下影響小，循環載荷下卻是致命傷。
4. 疲勞在遠低於降伏強度下發生：實際零件的疲勞極限要用 Marin 係數逐項折扣（$S_e = k_a k_b k_c k_d k_e S_e'$），缺口效應用 $K_f$。
5. 變動應力用 Goodman 線：正的平均（拉）應力降低壽命，$\sigma_a/S_e + \sigma_m/S_{ut} = 1/n$ 把安全與失效區劃清。

深入探討（研究所視角）

本文的 S–N 與 Goodman 屬於應力壽命法（stress-life approach），適合高循環疲勞（high-cycle fatigue, $N > 10^6$）、應力處於彈性範圍的情境。但許多真實零件（壓力容器、渦輪盤、車輛底盤）的關鍵部位會發生局部塑性，這時需要 應變壽命法（strain-life approach），以 Coffin–Manson 關係描述：

$$\frac{\Delta\varepsilon}{2} = \frac{\sigma_f'}{E}\,(2N)^{b} + \varepsilon_f'\,(2N)^{c}$$

右側第一項是彈性應變貢獻、第二項是塑性應變貢獻，$\sigma_f'$、$\varepsilon_f'$、$b$、$c$ 是材料疲勞參數。在低循環、高應變的情況，塑性項主宰，這是 S–N 法處理不了的。

更進一步，當零件已經存在裂紋（鑄造孔洞、焊接缺陷、加工刀痕），問題就從「裂紋何時萌生」轉為「裂紋擴展多快」，進入斷裂力學（fracture mechanics）。核心量是應力強度因子（stress intensity factor）：

$$K = Y\,\sigma\sqrt{\pi a}$$

$a$ 是裂紋長度、$Y$ 是幾何因子。當 $K$ 達到材料的斷裂韌性（fracture toughness, $K_{IC}$）時，裂紋即不穩定擴展、瞬間斷裂。疲勞裂紋的穩定擴展速率由 Paris 定律描述：

$$\frac{da}{dN} = C\,(\Delta K)^m$$

$\Delta K$ 是一個循環內應力強度因子的變化量，$C$、$m$ 是材料常數。對它積分就能預測「從現有裂紋長到臨界長度還剩幾個循環」，這是損傷容忍設計（damage-tolerant design）的數學基礎——航空業正是靠它制定檢修週期，而不是天真地假設零件無缺陷。

另一個值得思考的方向是載荷譜的隨機性。真實零件承受的不是單一振幅，而是變幅載荷。工程上用 Miner 累積損傷法則 估算：

$$\sum_i \frac{n_i}{N_i} = 1 \;\;(\text{失效})$$

$n_i$ 是某應力水準的實際循環數、$N_i$ 是該水準下的疲勞壽命。Miner 法則簡單卻有名的限制——它忽略了載荷順序效應（load sequence effect）：先施加一次高過載會在裂紋尖端留下殘餘壓應力、反而延緩後續擴展。如何更精確地建模這種「歷史相依」的損傷累積，至今仍是疲勞研究的活躍前沿，也是機械可靠度（reliability engineering）與機率設計（probabilistic design）交會之處。
