為什麼分子量增加一倍，熔融黏度卻暴漲十倍？高分子的「纏結」之謎

為什麼分子量增加一倍，熔融黏度卻暴漲十倍？高分子的「纏結」之謎

你大概已經知道，高分子是由單體重複連接而成的長鏈，分子量動輒數十萬。但這裡有個現象，乍看之下違反直覺：當你把聚乙烯的分子量從 1 萬提高到 10 萬（只多了十倍），它熔融狀態下的黏度（viscosity）不是變成十倍，而是暴增到大約 三千倍。同樣是 PE，短鏈的能像蜂蜜一樣流動，長鏈的卻黏稠如瀝青——這道陡峭的「黏度牆」從何而來？

入門篇我們談過鏈的拓樸（線型、支鏈、交聯）如何決定材料是熱塑性還是熱固性。那是「化學結構」層次的故事。這一篇要往更深一層走：當千百萬條長鏈在熔融狀態下彼此穿插、纏繞時，它們會以一種精妙的方式互相「鎖住」，這就是纏結（entanglement）。理解纏結，你才能回答三個關鍵問題：為什麼高分子的熔融加工這麼耗能？為什麼同一種塑膠，分子量稍微改變就能從「脆得像餅乾」變成「韌得像盔甲」？以及，工程師如何在「好加工」與「夠強韌」這對天生的矛盾之間做取捨？

一條鏈長什麼樣子：隨機行走與迴轉半徑

要談纏結，得先問一個更基本的問題：一條孤立的高分子鏈，在空間中究竟是什麼形狀？

直覺上你可能想像它是一根伸直的長線。錯了。在熔融態或良溶劑中，一條柔性鏈因為單鍵可以自由旋轉，整體呈現高度捲曲、隨機糾結的「線團」（coil）構形。物理學家用一個漂亮的模型來描述它：自由連結鏈（freely jointed chain），把鏈看成 $N$ 段長度為 $b$ 的剛性節段（segment），每段的方向都是隨機的。這在數學上等價於三維空間中的隨機行走（random walk）。

隨機行走有一個著名的結論：行走 $N$ 步、每步長 $b$，最終起點到終點的直線距離（端對端距離，end-to-end distance）的均方根並不是 $Nb$（伸直長度），而是：

$$\langle R^2 \rangle = N b^2 \quad\Rightarrow\quad R \sim b\sqrt{N}$$

注意這個 $\sqrt{N}$ 的依賴關係。它意味著：把鏈長加成四倍，線團的尺寸只變大兩倍。鏈「想要」蜷縮，而不是伸展——這正是入門篇談橡膠熵彈性時，那個「捲曲是熵最大狀態」的數學根源。我們更常用迴轉半徑（radius of gyration, $R_g$） 來量化線團大小，對理想鏈 $R_g = R/\sqrt{6}$，它同樣正比於 $\sqrt{N}$。

這個 $\sqrt{N}$ 標度律是整個高分子物理的基石。它告訴我們：一條分子量百萬的鏈，攤開來可能有數微米長，但它在熔體中佔據的實際空間卻只是個直徑幾十奈米的小線團。也正因為線團之間互相重疊穿插，纏結才會發生。

纏結：當線團開始互相「鎖住」

想像一鍋煮好的義大利麵。一根麵不會纏住，但一整鍋麵彼此交纏，你想抽出中間一根，得先讓它在其他麵條的縫隙間「鑽」過去，沒辦法直接橫向拉出。高分子熔體正是如此：每條鏈都被周圍其他鏈的線團穿插包圍，形成拓樸上的約束。

關鍵的概念是纏結分子量（entanglement molecular weight, $M_e$）——這是鏈長到足以形成一個有效纏結點所需的分子量。當鏈的分子量 $M$ 遠大於 $M_e$ 時，每條鏈平均有 $M/M_e$ 個纏結點。對聚乙烯，$M_e$ 約 1,000–1,400 g/mol；對聚苯乙烯則高達約 18,000 g/mol（因為苯環側基龐大，鏈較「胖」，較難互相穿插）。

纏結不是化學鍵，沒有任何共價橋接，純粹是拓樸（topological） 的約束——鏈不能穿過彼此。但它的效果驚人地像交聯：在短時間尺度下，纏結讓熔體表現出類似橡膠的彈性（這就是為什麼你拉一段熱熔膠它會回縮）。差別在於，纏結可以隨時間「解開」，因為鏈終究能沿著自身滑移逃脫；而化學交聯是永久的。

這個「暫時的、可解開的網路」概念，正是理解高分子流變（rheology）與加工行為的鑰匙。

蛇行模型：鏈如何在約束中逃脫

那麼，一條被周圍鏈纏住的長鏈，到底怎麼移動？1971 年，諾貝爾物理獎得主 Pierre-Gilles de Gennes 提出了一個極具想像力的答案：蛇行模型（reptation model，源自拉丁文 reptare「爬行」）。

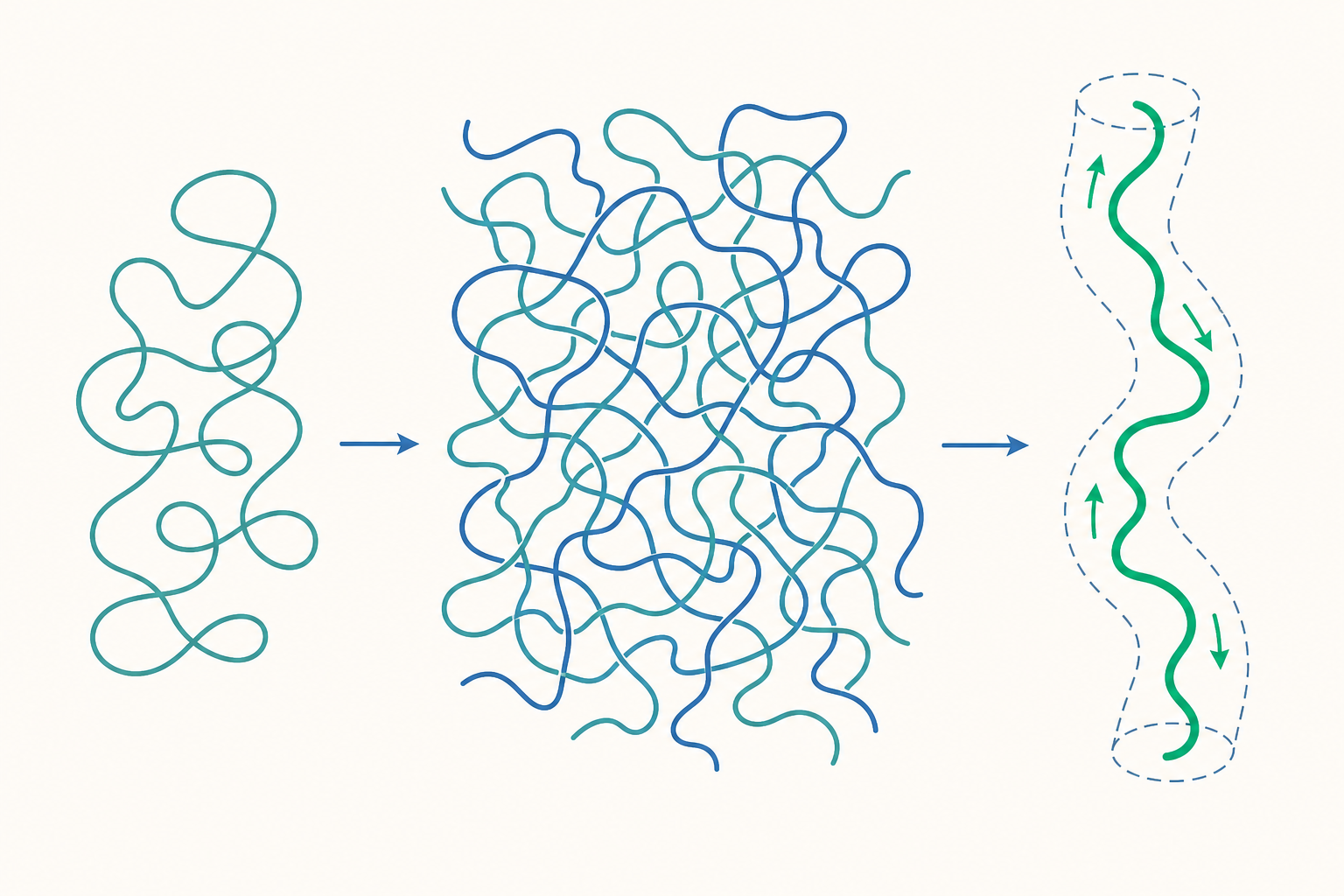

de Gennes 的洞見是：既然鏈不能橫向穿過鄰居，它就只能像蛇鑽洞一樣，沿著自己現有的軌跡（他稱之為「管子」, tube）前後蠕動。把周圍所有鏈的約束想像成一條虛擬的管道，把目標鏈關在裡面；這條鏈唯一能做的，就是沿著管子的軸線方向滑進滑出，靠兩端的自由擺動逐漸「換管」、更新自己的構形。

這個模型最漂亮的成果，是它預測了鏈完全更新構形所需的時間（稱為蛇行時間或鬆弛時間 $\tau_d$）與分子量的標度關係。經過推導，de Gennes 得到：

$$\tau_d \sim N^3$$

而熔融黏度正比於這個鬆弛時間，於是：

$$\eta \sim M^{3}$$

實驗上量到的指數其實更接近 3.4（理論 3 與實驗 3.4 的微小差異，至今仍是高分子物理的研究課題，與管子本身也在漲落有關）。但無論是 3 還是 3.4，重點是這個強烈的冪次依賴：黏度不是隨分子量線性增加，而是以三次方以上的速度飆升。

現在回到開頭的謎題：分子量從 1 萬到 10 萬，是十倍；$10^{3.4} \approx 2500$。黏度暴漲數千倍，正是蛇行模型給出的答案。而在 $M < M_e$ 的短鏈區，沒有纏結，黏度只隨 $M^1$ 線性變化——這道從 1 次方陡升到 3.4 次方的「轉折」，就是那道「黏度牆」，發生在 $M_e$ 附近。

看一個例子

讓我們把這套理論用到一個工程師每天都要面對的兩難上：為什麼吹塑用的塑膠和射出用的塑膠，要選不同分子量的料？

考慮製造一個牛奶瓶（HDPE 吹塑）和一個瓶蓋（HDPE 射出）。兩者都是聚乙烯，但工廠會刻意選用分子量很不一樣的牌號。

• 吹塑（blow molding） 需要先把熔融的塑膠擠成一根「型坯」（parison）掛在模具裡，再充氣吹脹。這根型坯在被吹脹前，必須能「掛住」不往下垂流——這要求熔體有高黏度、高熔體強度（melt strength）。根據 $\eta \sim M^{3.4}$，提高分子量是最有效的辦法。所以吹塑級 HDPE 分子量高、纏結多，熔體像太妃糖一樣不易流淌。

• 射出成形（injection molding） 則要把熔體高速、高壓注滿一個薄又複雜的模穴（瓶蓋的螺紋很細）。這要求熔體好流動、低黏度，否則填不滿、還會殘留高內應力。於是射出級 HDPE 反而選用較低的分子量。

同樣是 HDPE，靠著在 $M_e$ 之上微調分子量（以及分子量分布），就能讓 $\eta$ 在數量級上移動，去匹配完全不同的製程窗口。這就是「結構（分子量）—性質（黏度）—製程（吹塑 vs 射出）」這條主線在生產線上的真實演出。下次你扭開一個瓶蓋、捏一下牛奶瓶，可以想想它們的分子量其實差很多。

纏結也決定韌性：為什麼長鏈才打不斷

纏結的影響遠不止於加工。它還直接決定了固態高分子最寶貴的性質之一：韌性（toughness）——也就是材料斷裂前能吸收多少能量。

回想入門篇的安全帽：它能擋住飛石，靠的是在撞擊瞬間吸收能量而不潰散。在分子層次，這種能量吸收很大一部分來自纏結點之間鏈段的拉伸與滑移。當裂縫尖端的應力試圖把材料拉開時，纏結網路會抵抗：鏈被拉直、彼此摩擦、逐步解纏，這個過程消耗大量能量，把裂縫尖端的能量「鈍化」掉，阻止它快速擴展。

這帶來一個對工程至關重要的結論：分子量必須遠高於 $M_e$，材料才會韌。 當 $M$ 只比 $M_e$ 略高時，每條鏈纏結點太少，受力時鏈容易整條被「抽出」（chain pull-out）而非被拉斷，材料呈脆性，斷裂能很低。只有當 $M$ 達到約 8–10 倍 $M_e$ 以上，纏結密度足夠，鏈被牢牢鎖在網路裡，裂縫前進時必須真正破壞主鏈或大量塑性變形，材料才展現高韌性。

這也解釋了一個看似矛盾的設計：超高分子量聚乙烯（UHMWPE）。它的分子量高達數百萬，纏結極度密集，韌性與耐磨性驚人——被用於防彈背心纖維（如 Dyneema）與人工關節的承重面。代價是它的熔體黏度高到幾乎無法流動，沒辦法用一般射出或擠出加工，只能靠高溫高壓燒結或凝膠紡絲（gel spinning）成形。極致的韌性與極差的加工性，是同一個原因（超高纏結密度）的一體兩面。

於是我們看到高分子工程一個根本的張力：好加工要低分子量（低黏度），高韌性要高分子量（高纏結密度）。 工程師的工作，就是針對每個應用，在這條軸上找到那個最佳折衷點——並透過控制分子量分布（PDI）來同時兼顧兩端：用少量超長鏈提供強度與熔體強度，用大量中短鏈維持流動性。

從熔體到固體：纏結被「凍結」之後

製程的最後一步——冷卻固化——做的事情，本質上是把熔體中的纏結狀態「凍結」下來。這呼應了入門篇「製程凍結微觀結構」的主線，但現在我們能看得更深。

當熔體被快速冷卻到玻璃化轉變溫度 $T_g$ 以下，鏈段運動被凍結，此刻存在的纏結網路就被原封不動地鎖進固體裡，成為承載外力的骨架。而對半結晶高分子，情況更微妙：結晶區（晶片，lamellae）像許多堅硬的小磚塊，非晶區的纏結鏈段則像連接磚塊的「繫鏈分子」（tie molecules）穿梭其間。

這些繫鏈分子是半結晶高分子韌性的真正英雄。它們橫跨在相鄰晶片之間，把材料整體連成一片；受力時由它們傳遞應力、吸收能量。如果分子量太低、繫鏈太少，晶片之間缺乏連結，材料就會沿著非晶區輕易剝離——這正是低分子量 PE 又脆又容易應力開裂（stress cracking）的微觀原因。冷卻速率因此不只影響結晶度，也影響繫鏈分子的數量與纏結的保留程度，最終寫進零件的韌性裡。

重點回顧

• 鏈是捲曲的線團：柔性高分子鏈在熔體中呈隨機線團，尺寸 $R \sim b\sqrt{N}$，這個 $\sqrt{N}$ 標度律是高分子物理的基石，也是熵彈性的根源。
• 纏結是拓樸約束：當鏈長超過纏結分子量 $M_e$，鏈彼此穿插鎖住，形成可隨時間解開的暫時網路，效果類似橡膠彈性但非永久。
• 黏度的冪次牆：纏結讓熔融黏度隨分子量以 $\eta \sim M^{3.4}$ 暴增，蛇行（reptation）模型成功解釋了這道「黏度牆」，也是分子量分級加工的理論依據。
• 纏結決定韌性：分子量必須遠高於 $M_e$（約 8–10 倍以上）材料才韌；UHMWPE 的極致韌性與不可加工性是超高纏結密度的一體兩面。
• 加工與韌性的張力：好加工要低黏度（低分子量），高韌性要高纏結（高分子量），工程師透過分子量與其分布在兩者間取捨。

深入探討（研究所視角）

對於有志深入高分子物理的學習者，以下幾個方向值得進一步探索。

排除體積與良/不良溶劑的標度律。 前文的理想鏈（$R \sim N^{1/2}$）忽略了鏈段彼此不能重疊的事實。一旦把這個「排除體積（excluded volume）」效應納入，在良溶劑中鏈會略微膨脹，Flory 用簡單的能量論證得到著名的 Flory 指數：

$$R \sim N^{\nu}, \qquad \nu \approx \frac{3}{5}\;(\text{精確值 } 0.588)$$

而在恰好抵消排除體積的「$\theta$ 溫度」下，鏈又回到理想的 $\nu = 1/2$。這套標度律（scaling）思想是 de Gennes 把臨界現象的重整化群方法引入高分子科學的成果，深刻統一了高分子構形、溶液與凝膠的物理圖像。

雙重蛇行與管漲落。 純蛇行模型預測 $\eta \sim M^3$，但實驗是 $M^{3.4}$。要彌合這個差距，現代理論（如 Doi–Edwards 模型的修正）引入了輪廓長度漲落（contour length fluctuation） 與約束釋放（constraint release）——也就是「管子」本身並非固定，周圍的鏈也在動，會讓約束鬆動。研究這些修正，是理解寬分子量分布、支化（如 LDPE 的長支鏈）熔體流變的關鍵，也直接影響加工模擬軟體的準確度。

橡膠彈性與纏結的定量分離。 入門篇給的橡膠應力公式 $\sigma = \nu k_B T(\lambda - \lambda^{-2})$ 只算了化學交聯。但真實橡膠的模量同時來自化學交聯與被永久困住的纏結。如何在實驗上分離這兩種貢獻（例如用 Mooney–Rivlin 圖的 $C_1$、$C_2$ 參數，或用不同交聯密度外推），是橡膠物理與輪胎配方設計的核心議題。

從纏結到斷裂力學的橋接。 把分子層次的纏結密度，與宏觀的斷裂韌性 $G_c$（單位面積斷裂能）連起來，是高分子斷裂力學的前沿。Kramer 等人的研究顯示，玻璃態高分子裂縫尖端會形成「銀紋（craze）」——一種由奈米纖維（fibril）橋接的多孔結構，其穩定性直接取決於纏結密度。分子量越接近 $M_e$，銀紋越不穩定、材料越脆。這條從 $M_e$ 到 $G_c$ 的定量橋樑，把本文的分子物理與入門篇的機械性質完整地接了起來，也是設計抗衝擊工程塑膠（如 PC、ABS）的理論基礎。
