一塊鋼板在海水裡，到底每年消失幾微米？——把腐蝕從「會不會」推進到「有多快」

一塊鋼板在海水裡，到底每年消失幾微米？——把腐蝕從「會不會」推進到「有多快」

入門篇告訴我們：腐蝕是金屬自發回到礦石氧化態的電化學過程，需要陽極、陰極、電解質與迴路四要素。這個「熱力學自發性」回答了會不會腐蝕——但工程師真正要簽字負責的問題往往是另一個：這座離岸風機的基樁，在北海環境下，五十年內鋼壁會被吃掉幾毫米？需不需要預留腐蝕裕度、要多厚？

熱力學只告訴你水往低處流，卻不告訴你流多快。一塊在熱力學上「註定」要腐蝕的金屬，可能在乾燥空氣中千年不壞，也可能在含氯海水中三年穿孔。把腐蝕從「會不會」推進到「有多快、會以什麼型態壞」，需要的是腐蝕動力學（corrosion kinetics）與一套可以實際量測、外推、換算成壽命的電化學工具。這篇進階篇就帶你走完從極化曲線到使用壽命的完整推導鏈。

為什麼熱力學不夠：混合電位理論

入門篇用標準電極電位排出了「電位序」，判斷誰當陽極。但那是平衡電位——描述反應達到平衡時的靜止狀態。實際在腐蝕的金屬表面，陽極反應（金屬溶解）與陰極反應（氧或氫的還原）同時、不斷地進行，整個系統根本不在平衡，而是停在一個動態的「妥協點」。

這個妥協點由混合電位理論（mixed potential theory，又稱 Wagner–Traud 理論）描述。核心想法很簡單：一片自由腐蝕的金屬，整體不帶外接電流，所以表面上陽極產生的電子，必須恰好等於陰極消耗的電子。當陽極氧化的電流（$i_a$）與陰極還原的電流（$i_c$）大小相等、方向相反時，系統穩定下來，停在一個特定電位——這就是腐蝕電位（corrosion potential，$E_{\text{corr}}$），此時流動的電流密度稱為腐蝕電流密度（corrosion current density，$i_{\text{corr}}$）。

關鍵在於：$i_{\text{corr}}$ 才是腐蝕速率。$E_{\text{corr}}$ 只告訴你金屬「停在哪個電位」（像電位序的延伸），但兩塊金屬可以有相同的 $E_{\text{corr}}$ 卻有天差地遠的腐蝕速率——差別全在 $i_{\text{corr}}$。把熱力學的電位序當成腐蝕速率快慢的依據，是初學者最常犯的錯：電位告訴你方向，電流才告訴你速度。

Tafel 方程式與極化曲線：腐蝕速率怎麼量出來

要量 $i_{\text{corr}}$，得理解電流與電位之間的關係。當我們用外加電源把金屬電位從 $E_{\text{corr}}$ 推開（稱為極化，polarization），偏離量稱為過電位（overpotential，$\eta = E - E_{\text{corr}}$）。在反應受「電荷轉移」控制的區間，電流與過電位呈指數關係，這就是著名的 Tafel 方程式：

$$i = i_{\text{corr}} \left[ \exp\!\left(\frac{2.303\,\eta}{\beta_a}\right) - \exp\!\left(-\frac{2.303\,\eta}{\beta_c}\right) \right]$$

其中 $\beta_a$、$\beta_c$ 分別是陽極與陰極的 Tafel 斜率（每十倍電流變化所需的電位，單位 mV/decade）。當過電位夠大（例如 $|\eta| > 50\ \text{mV}$），其中一項指數遠大於另一項，方程式退化成單一直線。若把橫軸取對數（$\log |i|$）、縱軸放電位，極化曲線就會在陽極側與陰極側各自出現一段直線。

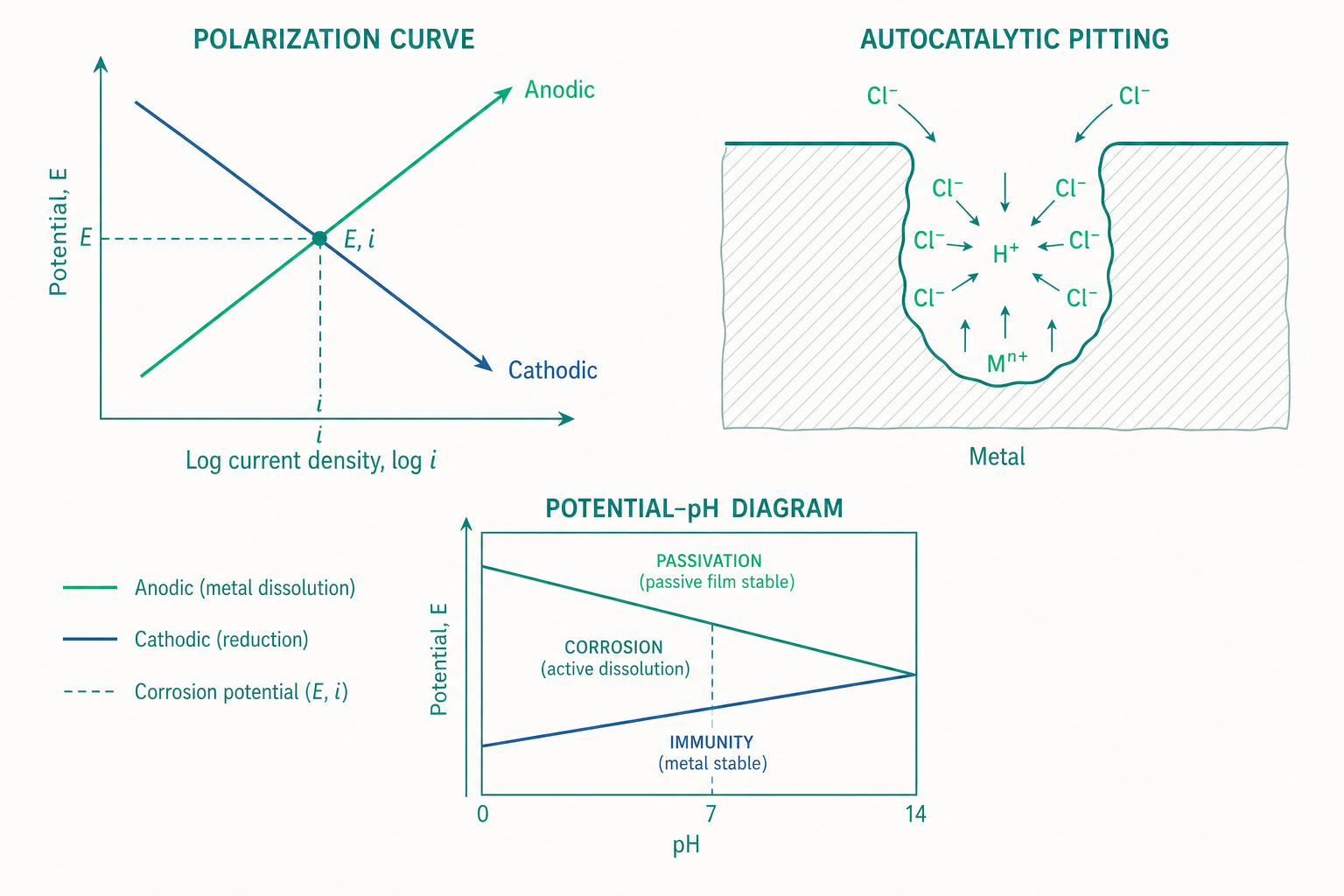

實驗上的做法非常漂亮：把陽極那段直線與陰極那段直線反向延長，兩條外推線的交點，其縱座標就是 $E_{\text{corr}}$、橫座標就是 $i_{\text{corr}}$。這叫 Tafel 外推法（Tafel extrapolation），是腐蝕實驗室最基本的量測。一條極化曲線，就同時讀出了「金屬停在哪個電位」與「腐蝕有多快」。

對於不想把樣品推離平衡太遠的場合，還有更溫和的 Stern–Geary 關係：在 $E_{\text{corr}}$ 附近，電流與電位近似線性，斜率的倒數稱為極化電阻（polarization resistance，$R_p$），而

$$i_{\text{corr}} = \frac{\beta_a \beta_c}{2.303\,(\beta_a + \beta_c)} \cdot \frac{1}{R_p} = \frac{B}{R_p}$$

$R_p$ 越大、腐蝕越慢。線性極化電阻法（LPR）只在 $E_{\text{corr}}$ 附近掃描 ±10 mV，幾乎不破壞樣品，因此能做成探針埋進管線、橋梁、油槽中即時連續監測腐蝕速率——這是現代腐蝕監測的主力。

從電流到毫米：法拉第定律封閉整條推導鏈

量到 $i_{\text{corr}}$（單位通常是 $\mu\text{A/cm}^2$）之後，怎麼變成工程師要的「每年幾微米」？靠的是法拉第定律（Faraday's law）——電量與溶解的金屬量成正比：

$$\text{穿透速率} = \frac{K \cdot i_{\text{corr}} \cdot EW}{\rho}$$

其中 $EW$ 是當量重（equivalent weight，= 原子量 / 價數）、$\rho$ 是密度、$K$ 是把單位湊成 mm/year 的常數。這條式子把抽象的「電流密度」翻譯成具體的、可以放進設計圖的「壽命數字」。

一個值得記住的換算經驗值：對碳鋼，約 $1\ \mu\text{A/cm}^2$ 的腐蝕電流密度，大致對應每年 0.012 mm（12 微米）的均勻減薄。於是整條推導鏈就完整了：

極化曲線（量測）→ Tafel 外推得 $i_{\text{corr}}$ → 法拉第定律換算 → mm/year → 乘以服役年限 → 腐蝕裕度（corrosion allowance）。

這正是文章開頭那個問題的解法骨架。工程師不是用猜的，而是用一條從電化學量測到結構厚度的定量鏈，決定要為那座基樁的鋼壁多留幾毫米。

看一個例子

假設我們對某碳鋼樣品在模擬海水中做極化測試，Tafel 外推讀出 $i_{\text{corr}} \approx 25\ \mu\text{A/cm}^2$。

用上面的經驗換算：

$$\text{速率} \approx 25 \times 0.012\ \text{mm/yr} = 0.30\ \text{mm/yr}$$

若這支基樁要服役 50 年，且我們希望結束時仍保留設計所需的壁厚，則理論上需要的腐蝕裕度為：

$$0.30\ \text{mm/yr} \times 50\ \text{yr} = 15\ \text{mm}$$

換句話說，光靠「多留肉」這條路，得在原設計壁厚上再加 15 mm 的鋼——這對重量、成本、製造都是沉重負擔。於是設計者會反過來思考：能不能用塗層把 $i_{\text{corr}}$ 降一個數量級？能不能加陰極保護把電位壓進免疫區、讓 $i_{\text{corr}}$ 趨近零？這兩條路都能把那 15 mm 大幅縮小。這個例子的價值不在算出 15 這個數字，而在於它讓「該選塗層還是該加厚」這種看似憑經驗的決策，變成一個可以被量化、被比較、被優化的工程問題。

要注意這只是一階估算：它假設均勻腐蝕且速率恆定。真實環境中速率會隨鏽層堆積、溫度、流速變化，而且——如下一節所述——最危險的腐蝕根本不是均勻的。

鈍化的崩潰：孔蝕的自催化地獄

入門篇講過鈍化膜是最強的防線，也提過氯離子會破壞它引發孔蝕。但孔蝕真正可怕的地方，要從電化學動力學才看得清楚——它是一個自催化（autocatalytic）、會自己把自己越推越深的正回饋陷阱。

在動電位極化曲線上，鈍化金屬（如不鏽鋼）會有一段電流極低的鈍化區（passive region）：電位升高、電流卻幾乎不變，因為鈍化膜把溶解擋住了。但當電位升到某個臨界值——孔蝕電位（pitting potential，$E_{\text{pit}}$）——電流突然暴增，代表鈍化膜在局部被擊穿、孔蝕啟動。$E_{\text{pit}}$ 越高，材料抗孔蝕能力越強；加入鉬（Mo）能顯著提高 $E_{\text{pit}}$，這就是 316 不鏽鋼（含 Mo）比 304 更耐海水的原因。

孔蝕一旦在膜的弱點啟動，內部會發生一連串恐怖的自我強化：

1. 蝕孔內金屬溶解產生大量金屬陽離子（如 $\text{Fe}^{2+}$、$\text{Cr}^{3+}$），孔內正電荷過剩。
2. 為了維持電中性，氯離子（$\text{Cl}^-$）從孔外被電場吸進孔內——孔內氯濃度因此遠高於本體溶液。
3. 高濃度金屬離子水解：$\text{Fe}^{2+} + 2\text{H}_2\text{O} \rightarrow \text{Fe(OH)}_2 + 2\text{H}^+$，產生氫離子，孔內 pH 驟降至 2–3 甚至更低，變成一個微型的濃鹽酸環境。
4. 強酸 + 高氯濃度阻止鈍化膜在孔內重新生成，溶解只能繼續，孔越鑽越深。

這就是「孔內酸化—吸氯—更酸—溶解—更深」的正回饋。更陰險的是電池幾何：孔內是小面積陽極、孔外完好鈍化面是大面積陰極，小陽極要供應整片大陰極的電流，使蝕孔處的局部電流密度極高，往深處鑽得飛快。表面只看到一個針尖大的小點，底下卻可能已經蛀穿整片鋼板——這正是為什麼孔蝕在不鏽鋼設計中比均勻腐蝕更令人忌憚：它繞過了「多留肉」的防護，因為它根本不均勻地減薄，而是集中一點打穿。

工程上用 PREN（孔蝕當量數，Pitting Resistance Equivalent Number）來量化合金的抗孔蝕力：

$$\text{PREN} = \%\text{Cr} + 3.3 \times \%\text{Mo} + 16 \times \%\text{N}$$

PREN 越高越耐孔蝕。一般 304 約 18、316 約 24，而需要對抗海水的超級雙相不鏽鋼（super duplex）PREN 可達 40 以上。這條經驗式直接把「成分配方（製程/選材）」連到「抗孔蝕性能」，是化工與海洋工程選材的第一道篩子。

把地圖攤開：Pourbaix 圖作為設計工具

混合電位理論告訴我們速率，但「要把電位壓到哪裡才安全」需要一張地圖——Pourbaix 圖（電位–pH 圖，E–pH diagram）。它以電位為縱軸、pH 為橫軸，把金屬在水溶液中的穩定相劃成三類區域：

• 免疫區（immunity）：金屬本身是熱力學最穩定相，不會溶解。把鐵的電位壓進這個區（用陰極保護施加負電位），腐蝕就停了——這是陰極保護的理論依據。
• 腐蝕區（corrosion）：可溶的金屬離子（如 $\text{Fe}^{2+}$）穩定，金屬會溶解。
• 鈍化區（passivation）：固態氧化物/氫氧化物穩定，金屬靠這層膜受保護。

Pourbaix 圖把入門篇講的鈍化、陰極保護、酸化加速腐蝕等現象統一在一張圖上：海水鋼構為什麼怕酸（左移進腐蝕區）、為什麼陰極保護有效（下壓進免疫區）、混凝土鋼筋為什麼在 pH 13 下安全而碳化後失守（右側鹼性鈍化區被推回左側腐蝕區），都能在圖上找到對應的移動路徑。

但要謹記它的致命限制：Pourbaix 圖是純熱力學的，完全不含時間軸。它告訴你某狀態是否穩定，卻不告訴你達到該狀態要多久、反應有多快。一個區域標示「腐蝕」，可能意味每年穿透 10 mm，也可能慢到實務上可忽略。所以正確的用法是：先用 Pourbaix 圖判斷「方向」（會免疫、會腐蝕還是會鈍化），再用混合電位理論與極化量測補上「速度」。 兩者各司其職，缺一不可——這也呼應了全篇的主線：熱力學定方向，動力學定快慢。

動手試試

找一張鐵的 Pourbaix 圖（網路上很容易找到），試著回答三個問題，你會對防護策略有立體的理解：

1. 用鋅犧牲陽極保護鋼船殼時，鋅把鋼的電位往哪個方向拉？拉進了哪個區？（提示：往負電位、進入免疫區）
2. 為什麼在中性含氧水中鐵會腐蝕，但若想用陰極保護，必須把電位壓到約 −0.6 V 以下才真正進入免疫區？把這個電位門檻和外加電流陰極保護系統要供應多少電流連起來想。
3. 碳化使混凝土從 pH 13 降到 pH 9，在圖上鋼筋的工作點水平左移——它從哪個區進入哪個區？這就是入門篇「碳化導致鋼筋失去鈍化」的圖解版。

把同一個現象在 Pourbaix 圖、極化曲線、實際結構三個層次間來回對照，是建立腐蝕直覺最有效的訓練。

不只是金屬：劣化科學的更廣視野

「腐蝕」常被當成金屬的專利，但材料的劣化（degradation）是更廣的範疇，且其他材料類別的劣化機制同樣值得用「結構—環境—性能」的框架理解：

• 高分子的光氧化老化（photo-oxidation）：紫外光打斷高分子主鏈、引發自由基連鎖反應，使塑膠變脆、變色、龜裂。戶外塑膠製品加碳黑或受阻胺光穩定劑（HALS），就是在打斷這條自由基鏈——機制上與金屬防腐的「切斷反應環節」異曲同工。
• 陶瓷的應力腐蝕與慢裂縫成長（slow crack growth）：玻璃與陶瓷在潮濕環境下，水分子會在裂縫尖端與 Si–O 鍵反應，使裂縫在遠低於斷裂韌性的應力下緩慢成長，最終突然斷裂——這是光學玻璃與生醫陶瓷壽命設計的核心議題。
• 複合材料的界面劣化：纖維與基材的界面在濕熱循環下脫層（delamination），是航太碳纖維結構最關鍵的老化模式。

把這些放在一起看，會浮現一條跨材料的共同主線：劣化永遠發生在「材料與環境的界面」上，由界面的化學反應主導，並被應力放大。 理解那個界面、量化那個反應速率、再用塗層或成分設計去拖慢它——這個方法論在金屬、高分子、陶瓷上是相通的。

重點回顧

• 熱力學定方向，動力學定快慢：電位序與 Pourbaix 圖告訴你「會不會、往哪走」，但腐蝕有多快由 $i_{\text{corr}}$ 決定，必須靠混合電位理論與電化學量測才能得到。
• $E_{\text{corr}}$ 是電位、$i_{\text{corr}}$ 才是速率：兩塊金屬可有相同 $E_{\text{corr}}$ 卻有天差地遠的腐蝕速率；把電位序當速率依據是常見誤解。
• Tafel 外推 + 法拉第定律封閉推導鏈：極化曲線量出 $i_{\text{corr}}$，再換算成 mm/year，乘以年限就是腐蝕裕度——讓「加厚或塗層」變成可量化的工程決策；LPR/EIS 則讓即時監測成為可能。
• 孔蝕是自催化的局部地獄：超過 $E_{\text{pit}}$ 後鈍化膜局部擊穿，孔內吸氯、酸化、小陽極大陰極形成正回饋，繞過「多留肉」防護而集中打穿；PREN 量化抗孔蝕力，加 Mo 與 N 最有效。
• Pourbaix 圖是設計地圖但無時間軸：它統一解釋陰極保護、鈍化、酸化加速等現象，但只能判斷穩定方向、不能給速率，必須與動力學工具搭配使用。

深入探討（研究所視角）

本文的 Tafel 外推與 LPR 都把腐蝕簡化成穩態的直流量測，但真實界面是充滿電容（雙電層、鈍化膜）、擴散層與多重反應步驟的複雜系統。電化學阻抗譜（electrochemical impedance spectroscopy, EIS）用小振幅交流訊號掃描不同頻率，把界面建模成等效電路（溶液電阻、雙電層電容、電荷轉移電阻、Warburg 擴散阻抗、常相位元件 CPE），從 Nyquist 與 Bode 圖中分離出各個物理過程的貢獻——這是研究塗層失效、鈍化膜演化、緩蝕劑吸附機制的標準利器，也是把「一個 $i_{\text{corr}}$ 數字」拆解成「界面到底發生了什麼」的關鍵升級。

更深一層是力學—電化學耦合的前沿。應力腐蝕開裂（SCC）與腐蝕疲勞無法用靜態極化曲線描述：裂尖的局部化學（如孔蝕內的酸化）、滑移帶處鈍化膜的反覆破裂與再生、氫在三軸應力場下往裂尖富集，全都耦合在一起。理論上需要把斷裂力學（應力強度因子 $K$、$K_{\text{ISCC}}$ 門檻值）與電化學動力學結合，實驗上則發展出慢應變速率試驗（SSRT）與原位（in-situ）裂縫成長量測。氫脆的微觀機制（HEDE 氫增強解離 vs. HELP 氫增強局部塑性）至今仍有學術爭論，是高強度鋼與鈦合金設計揮之不去的課題。

最前沿的方向則走向多尺度計算與資料驅動：用密度泛函理論（DFT）計算氯離子在鈍化膜上的吸附與擊穿能障，用相場法（phase-field）與胞自動機（cellular automata）模擬孔蝕的三維成長形貌，再用機器學習從成分—環境—壽命的歷史資料建立預測模型，逐步取代昂貴的長期暴露試驗。從一條極化曲線到原子尺度的膜擊穿模擬，腐蝕科學的版圖正在快速擴張，但它的核心提問始終沒變：在材料與環境的那道界面上，反應究竟以多快的速度進行——而我們能用什麼樣的成分、塗層與電化學手段，去精準地拖慢那個不可避免的、回歸礦石的過程。
