為什麼摔破的是杯子,不是湯匙?
從原子鍵結看陶瓷脆性,理解耐高溫、耐磨與抗腐蝕為何與易碎同源,並掌握燒結製程與增韌設計。
為什麼摔破的是杯子,不是湯匙?
清晨你不小心把陶瓷馬克杯碰落地面,「鏘」一聲它碎成好幾片;但同一時間掉下去的不鏽鋼湯匙,只是彈了兩下、頂多留個凹痕。同樣是常見的材料,為什麼陶瓷會「碎」、金屬會「凹」?這個日常差異,正是材料科學裡最根本的一條分水嶺——脆性(brittleness)與延性(ductility)的對比。

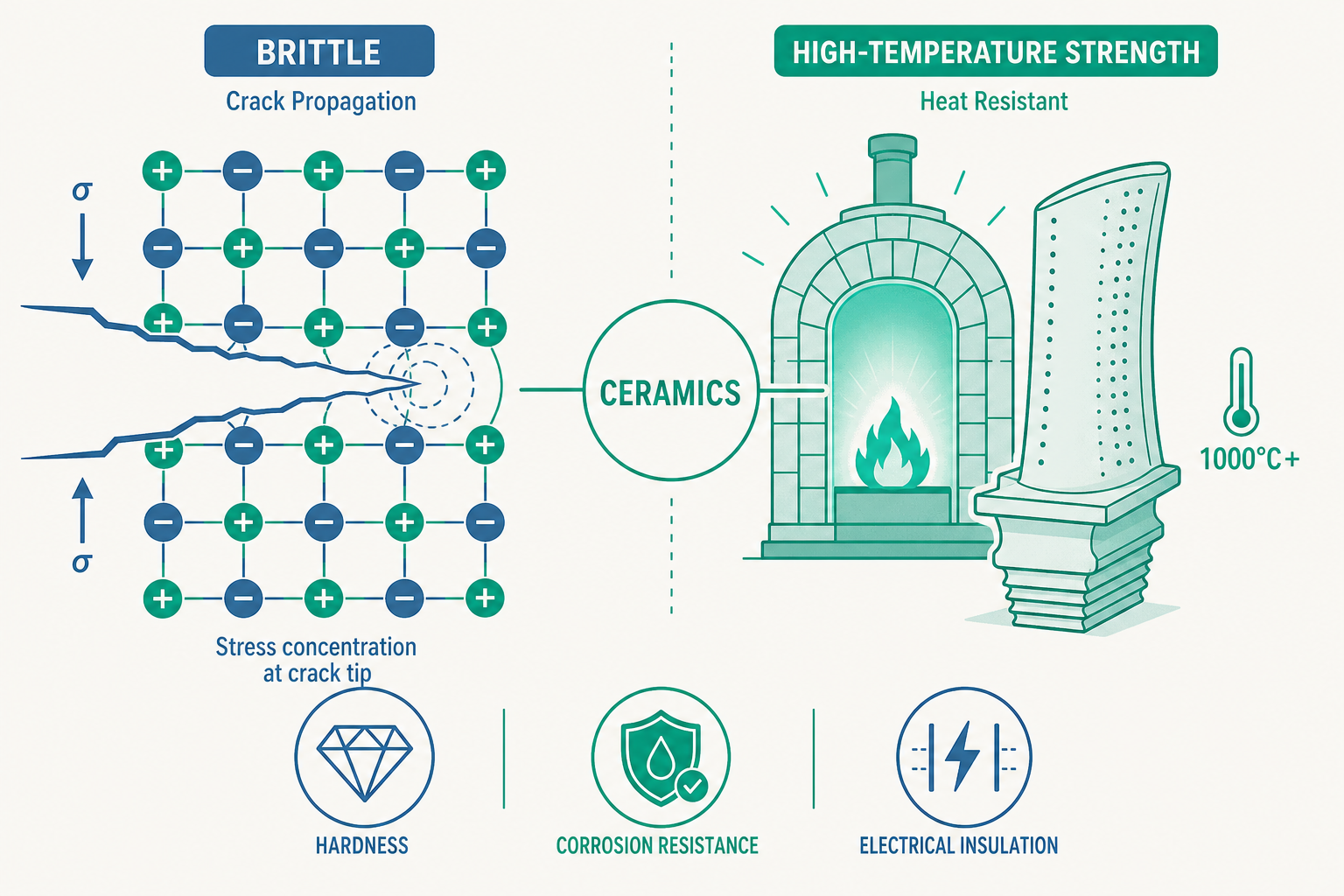

但如果陶瓷只是「易碎」,人類為什麼還要費盡心思去用它?答案在於,正是讓陶瓷易碎的那套原子鍵結,同時也賦予它金屬望塵莫及的能力:耐極高溫、抗氧化、耐磨、絕緣、抗腐蝕。從火箭引擎的隔熱瓦、人工髖關節、到你手機裡的電容器,陶瓷無所不在。理解陶瓷,就是理解「為什麼一種材料的弱點與強項,往往是同一件事的兩面」。

陶瓷是什麼?從鍵結談起
材料科學通常把固體材料分成三大家族:金屬(metals)、陶瓷(ceramics)與高分子(polymers)。陶瓷指的是金屬元素與非金屬元素(最常見是氧、氮、碳)所組成的無機、非金屬化合物,例如氧化鋁 $\text{Al}_2\text{O}_3$、氮化矽 $\text{Si}_3\text{N}_4$、碳化矽 $\text{SiC}$、二氧化鋯 $\text{ZrO}_2$。傳統陶瓷(磚瓦、陶器、玻璃)以矽酸鹽為主;先進陶瓷(advanced ceramics)則是經過精密設計、用於工程與電子的高純度材料。
陶瓷的一切特性,幾乎都可以回推到它的原子鍵結。金屬靠的是「金屬鍵」——價電子像海洋般共享,原子層之間可以相對滑動而不斷裂;這正是金屬能被敲打成薄片、抽拉成細絲的原因。陶瓷則由離子鍵(ionic bond)與共價鍵(covalent bond)主導,這兩種鍵都有明確的方向性與電荷配對要求。
這個差別至關重要。在離子晶體裡,正離子(如 $\text{Al}^{3+}$)與負離子(如 $\text{O}^{2-}$)規則交錯排列。一旦某一原子面想要滑移,原本相鄰的異號離子就會被推到同號離子旁邊,強烈的靜電排斥讓滑移幾乎無法發生。共價鍵更是如此——鍵結方向固定,稍一錯位鍵就斷了。結果就是:陶瓷裡幾乎沒有可自由移動的差排(dislocation),原子層「動彈不得」。
脆性的本質:差排動不了,裂縫就接管
金屬之所以有延性,是因為差排能在外力下滑移,讓材料以「塑性變形」的方式吸收能量、慢慢屈服。陶瓷缺乏可動差排,當應力累積到一定程度,材料沒有「彎一下」的緩衝,只能讓既有的微小裂縫直接擴展——這就是脆性斷裂(brittle fracture)。
關鍵概念是:陶瓷的理論強度其實非常高,但實際強度受限於內部與表面的微小缺陷。 任何真實陶瓷裡都存在氣孔、夾雜物、晶界微裂縫或加工刮痕。這些缺陷會在尖端造成應力集中。Griffith 的脆性斷裂理論告訴我們,材料斷裂的臨界應力與最大裂縫尺寸有關,可寫成:
$$\sigma_f = \frac{K_{IC}}{Y\sqrt{\pi a}}$$
其中 $\sigma_f$ 是斷裂應力,$a$ 是裂縫半長,$Y$ 是幾何因子,$K_{IC}$ 是材料的斷裂韌性(fracture toughness)。這條式子揭示了陶瓷工程的核心難題:斷裂強度與 $\sqrt{a}$ 成反比,意思是只要存在一道稍大的裂縫,強度就會大幅下降。一塊看似完好的陶瓷,可能因為一個肉眼看不見的內部氣孔就在低應力下碎裂。
這也解釋了為什麼陶瓷的強度數據總是「散佈」很大:每個試件裡最致命的那道缺陷大小不同,斷裂應力就跟著飄。工程上因此用韋伯統計(Weibull statistics)來描述陶瓷強度的機率分佈,而不是給單一數值——這是陶瓷與金屬在設計思維上的根本差異。
陶瓷的 $K_{IC}$ 通常只有 $1\sim5\ \text{MPa}\cdot\text{m}^{1/2}$,而結構鋼可達 $50\ \text{MPa}\cdot\text{m}^{1/2}$ 以上,相差一個數量級。這就是「掉下去會碎」的量化根源。
耐高溫與耐腐蝕:脆性的另一面
現在回到那個核心問題:既然這麼易碎,陶瓷的價值在哪?答案是,同一套強而具方向性的鍵結,讓陶瓷在金屬撐不住的環境裡依然挺立。
耐高溫。 陶瓷的熔點普遍很高:氧化鋁約 $2072\,^\circ\text{C}$、碳化矽約 $2730\,^\circ\text{C}$、二氧化鋯約 $2715\,^\circ\text{C}$,遠超過多數金屬。更重要的是,在高溫下金屬會明顯軟化、潛變(creep)甚至氧化失效,而陶瓷因為差排難動、本身又常是氧化物(無法再被氧化),能在數百到上千度高溫中維持強度與形狀。這讓陶瓷成為高溫爐襯、渦輪葉片塗層、太空梭隔熱瓦的首選。
抗氧化與抗腐蝕。 許多陶瓷本身就是穩定的氧化物,它們已經「燒過了」,化學上處於低能量狀態,不易再與環境反應。這賦予陶瓷優異的耐化學腐蝕能力,因此化工反應器襯裡、坩堝常用陶瓷。
硬度與耐磨。 強方向性鍵結讓原子難以移動,宏觀上表現為極高硬度。碳化矽、氮化硼、氧化鋁都是頂級磨料與切削刀具材料。
電與熱的多樣性。 因為沒有自由電子海,多數陶瓷是優良電絕緣體(如氧化鋁基板、火星塞絕緣體)。但陶瓷的電性可以被「設計」:鈦酸鋇 $\text{BaTiO}_3$ 是高介電常數的鐵電材料,是電容器的主角;某些氧化物在低溫下還是超導體。
換句話說,把陶瓷推上工程舞台的,正是「原子鍵結強而難動」這件事——它同時是脆性的原因,也是耐高溫、耐磨、抗腐蝕的原因。性質從來不是孤立的優缺點,而是同一個微觀結構的不同投影。
從製程到性能:陶瓷怎麼「做」出來?
陶瓷無法像金屬一樣熔化後鑄造(熔點太高、且冷卻時容易開裂),主流製程是粉末冶金式的燒結(sintering):
- 粉末製備:先把原料磨成微米級高純度粉末,純度與粒徑分佈決定最終品質。
- 成型(forming):把粉末壓製成所需形狀(乾壓、等靜壓、注漿成型、擠出等),此時的「生胚(green body)」鬆散多孔。
- 燒結:在高溫(常達熔點的 $0.7\sim0.9$ 倍)下加熱,原子靠擴散在顆粒接觸處形成頸縮、孔隙逐漸排出、密度上升、顆粒結合成緻密體。
製程的每一步都直接寫進性能。燒結若沒做好、殘留大量氣孔,就等於在材料裡預埋了無數應力集中點,強度與韌性都崩盤。 顆粒長得太大,晶界減少、裂縫更容易一路貫穿;反之,細晶粒能讓裂縫不斷被晶界偏折、消耗能量。這條「製程→微觀結構→性質→性能」的因果鏈,是材料科學的核心思維框架。
要對抗脆性,工程師發展出增韌(toughening)策略,本質上都是想辦法讓裂縫「走不順」、多耗能:
- 相變增韌(transformation toughening):在二氧化鋯中加入適量氧化釔,使其在裂縫尖端應力下發生晶相轉變並膨脹,主動「夾住」裂縫。這讓部分穩定氧化鋯(PSZ)成為韌性最好的陶瓷之一,俗稱「陶瓷鋼」。
- 複合材料(composites):在陶瓷基體中加入纖維或晶鬚(如 SiC 纖維補強),裂縫遇到纖維會被拉出、偏折,大幅吸收能量。
- 細化晶粒:透過控制燒結讓晶粒細小均勻,增加裂縫偏折機會。
看一個例子
最能說明陶瓷「脆性是弱點、卻又不可取代」的案例,是人工髖關節。
人體髖關節每天承受數百萬次來回摩擦,植入物若磨損產生顆粒,會引發發炎甚至骨溶解。金屬與塑膠對磨的傳統設計,磨損率偏高。後來工程師改用氧化鋁或氧化鋯陶瓷球頭:它硬度極高、表面可拋光到極致平滑、化學惰性又與人體相容,磨損率比傳統組合低一個數量級,使用壽命大幅延長。
但脆性始終是隱憂——早期純氧化鋁球頭曾發生罕見但嚴重的「碎裂」事故。工程師的對策正是前面講的整套邏輯:提高粉末純度、控制燒結消除氣孔、細化晶粒,並改用氧化鋁—氧化鋯複合陶瓷(如 ZTA)結合相變增韌,把斷裂韌性拉高、把碎裂機率壓到極低。
這個案例完整體現了主線:陶瓷的鍵結帶來耐磨與生物相容(性質),但也帶來脆性(弱點);唯有透過製程控制與增韌設計(製程),才能把材料的潛能轉化為可靠的臨床性能(性能)。
重點回顧
- 陶瓷是金屬與非金屬組成的無機化合物,由具方向性的離子鍵與共價鍵主導,這套鍵結是理解其一切性質的起點。
- 脆性來自差排難以移動:陶瓷無法靠塑性變形吸收能量,應力只能由微小缺陷處的裂縫擴展釋放,斷裂強度受最大缺陷尺寸支配(Griffith 理論),故需用韋伯統計描述。
- 耐高溫、耐磨、抗腐蝕、電絕緣與脆性同源:強而難動的鍵結同時是弱點與強項,這正是「性質是微觀結構的不同投影」的最佳示範。
- 陶瓷靠燒結製造:粉末純度、成型、燒結密度與晶粒大小,沿「製程→結構→性質→性能」鏈條直接決定最終表現。
- 增韌是工程主旋律:相變增韌、纖維複合、細化晶粒等手段都在讓裂縫「走不順」,把脆性材料變得堪用可靠。
深入探討(研究所視角)
進入研究層次,陶瓷的議題會從「為什麼脆」轉向「如何量化、預測與設計可靠性」。
統計強度與可靠性工程。 由於陶瓷強度由最致命缺陷決定,單一強度值沒有意義。韋伯模數(Weibull modulus)$m$ 描述強度分佈的離散程度:
$$P_f = 1 - \exp\left[-\left(\frac{\sigma}{\sigma_0}\right)^{m}\right]$$
$m$ 越大代表缺陷分佈越均勻、可靠度越高。研究所層級的結構陶瓷設計,必須把 $m$、體積效應(試件越大、含致命缺陷的機率越高)與實際應力分佈一起納入,做出失效機率的定量預測。這也驅動了非破壞檢測(NDE)與缺陷統計的研究。
慢裂縫成長與壽命預測。 陶瓷在低於斷裂強度的應力下仍可能因環境(特別是水氣)發生「次臨界裂縫成長(subcritical crack growth)」,導致延遲斷裂。建立應力—壽命關係、預測元件在服役年限內的可靠度,是高溫結構陶瓷與生醫陶瓷的核心課題。
機制建模與多尺度模擬。 從第一原理(DFT)計算鍵結與表面能、到分子動力學模擬裂縫尖端、再到連續力學的有限元分析,研究者試圖跨尺度連接「原子鍵結」與「宏觀韌性」。同時,相場法(phase-field)模擬相變增韌、晶界工程設計裂縫偏折路徑,都是當前活躍方向。
超高溫陶瓷與功能陶瓷的前沿。 為了極音速飛行器與新世代引擎,硼化物、碳化物等超高溫陶瓷(UHTCs,熔點 $>3000\,^\circ\text{C}$)的抗氧化與熱震性能成為熱點;另一方面,壓電陶瓷、固態電解質(如鋰離子電池的氧化物電解質)、熱障塗層,則把陶瓷從「結構材料」推向「功能材料」的更廣天地。在這些前沿裡,「結構—性質—製程—性能」依然是貫穿一切的思考主軸,只是每一環都被推到了更精密、更可預測的層次。
