想像你是一座石化廠的製程工程師。早班巡檢時，你站在一排排銀色的圓筒狀設備前——這些是殼管式熱交換器（shell-and-tube heat exchanger）。原油從常壓蒸餾塔底部流出時溫度高達 350°C，必須冷卻後才能送進下游製程；同一時間，剛進廠的冷原油卻需要被加熱到接近沸點才能進塔。

一個直覺的做法是：用冷卻水把熱原油降溫，再用燃料爐把冷原油升溫。但這等於一手把錢丟進冷卻塔（散掉的熱），另一手把錢丟進燃料爐（買來的熱）。真正聰明的做法，是讓「要被冷卻的熱流」直接去加熱「要被加熱的冷流」——這就是熱整合（heat integration）的核心精神，而承載這個精神的硬體，就是熱交換器。

化工製程的能源成本，往往有六成以上花在加熱與冷卻上。一張設計良好的熱交換器網路（Heat Exchanger Network, HEN），可以讓一座廠的燃料消耗下降三到五成。這篇文章我們從一根管子裡的熱傳開始，一路走到整廠的能源最佳化。

熱往哪裡走：三種傳遞機制

熱永遠從高溫往低溫流動，這是熱力學第二定律的直接結果。但「流動的方式」有三種，工程上必須分清楚。

熱傳導（conduction）發生在固體內部或靜止流體中，靠分子間的振動與電子傳遞能量。一維穩態下由 Fourier 定律描述：

$$ q = -k A \frac{dT}{dx} $$

其中 $q$ 是熱傳速率（W），$k$ 是材料的熱導率（W/m·K），$A$ 是截面積，$\frac{dT}{dx}$ 是溫度梯度。負號表示熱往溫度下降的方向走。金屬的 $k$ 很大（銅約 400、碳鋼約 50），保溫材料的 $k$ 很小（玻璃棉約 0.04），這也是為什麼熱交換器的管壁用金屬、外殼包保溫棉。

對流（convection）發生在流體流過固體表面時，靠流體的整體運動帶走或帶來熱量。它用 Newton 冷卻定律描述：

$$ q = h A (T_s - T_\infty) $$

$h$ 是對流熱傳係數（W/m²·K），它不是材料常數，而是取決於流速、流體性質與幾何形狀的「系統參數」。流速越快、紊流越強，$h$ 越大。這就是為什麼熱交換器裡我們希望流體跑得快一點——雖然會增加泵的壓降成本，但能換來更高的熱傳效率。

輻射（radiation）靠電磁波傳熱，不需要介質，與溫度的四次方成正比（$q = \varepsilon \sigma A T^4$）。在一般化工熱交換器（多在 400°C 以下）裡輻射通常可以忽略，但在加熱爐、燃燒室這類高溫設備中它就是主角。本文聚焦在前兩者。

串起來算：總體熱傳係數 U

在一台熱交換器裡，熱要從熱流體，經過「熱側對流 → 管壁傳導 → 冷側對流」三道關卡，才能到達冷流體。這就像電路裡的串聯電阻——把每一段的「熱阻」加起來，就得到總熱阻。

定義總體熱傳係數（overall heat transfer coefficient） $U$，對一個圓管壁（以外表面積 $A_o$ 為基準）：

$$ \frac{1}{U_o A_o} = \frac{1}{h_i A_i} + \frac{\ln(r_o/r_i)}{2\pi k L} + \frac{1}{h_o A_o} + R_{f} $$

右邊四項依序是：管內對流熱阻、管壁傳導熱阻、管外對流熱阻，以及汙垢熱阻（fouling resistance） $R_f$。最後這一項常被學生忽略，卻在工業上至關重要——流體在管壁結垢（沉積、結焦、生物膜）後會大幅增加熱阻，這是熱交換器需要定期清洗、設計時要預留裕度的原因。

整台設備的熱傳速率可寫成簡潔的形式：

$$ q = U A \, \Delta T_{lm} $$

其中 $\Delta T_{lm}$ 是對數平均溫差（Log Mean Temperature Difference, LMTD）。為什麼不用算術平均？因為沿著熱交換器，兩流體的溫差是連續變化的，正確的驅動力平均必須取對數：

$$ \Delta T_{lm} = \frac{\Delta T_1 - \Delta T_2}{\ln(\Delta T_1 / \Delta T_2)} $$

$\Delta T_1$ 與 $\Delta T_2$ 是熱交換器兩端的溫差。

順流還是逆流：一個被低估的設計決策

熱流體與冷流體在熱交換器裡可以「同方向走」（並流 / co-current）或「反方向走」（逆流 / counter-current）。這個看似微小的選擇，對效能影響巨大。

並流時，入口端兩流體溫差最大、出口端最小，而且冷流體的出口溫度永遠不可能超過熱流體的出口溫度——兩者最終會趨向同一個中間溫度。

逆流時，溫差沿著整台設備分布得更均勻，最關鍵的是：冷流體的出口溫度可以高於熱流體的出口溫度（溫度交叉，temperature cross）。這代表逆流能回收更多的熱，達到更高的熱回收率。在相同的 $U$ 與熱負荷下，逆流需要的傳熱面積更小。

因此工業上絕大多數熱交換器都設計成逆流，或在殼管式設備中用「多管程」盡量逼近逆流。當實際幾何不是純逆流時，工程上會在 LMTD 上乘一個修正因子 $F$（$0 < F \le 1$）：

$$ q = U A \, F \, \Delta T_{lm, \text{counter}} $$

$F$ 越接近 1，代表設備越接近理想逆流。設計時通常要求 $F > 0.75$，否則熱交換器的溫度逼近區（temperature approach）太小，會導致面積暴增、不經濟。

從一台設備到整廠：夾點分析

理解了單台熱交換器之後，真正的工程挑戰是：一座廠裡有幾十股需要加熱（冷流）或冷卻（熱流）的物流，該怎麼配對交換，才能把外部加熱與冷卻的需求降到最低？

這正是 Pinch Analysis（夾點分析） 要回答的問題，由 Bodo Linnhoff 在 1970 年代末提出，是程序整合（process integration）的奠基方法。

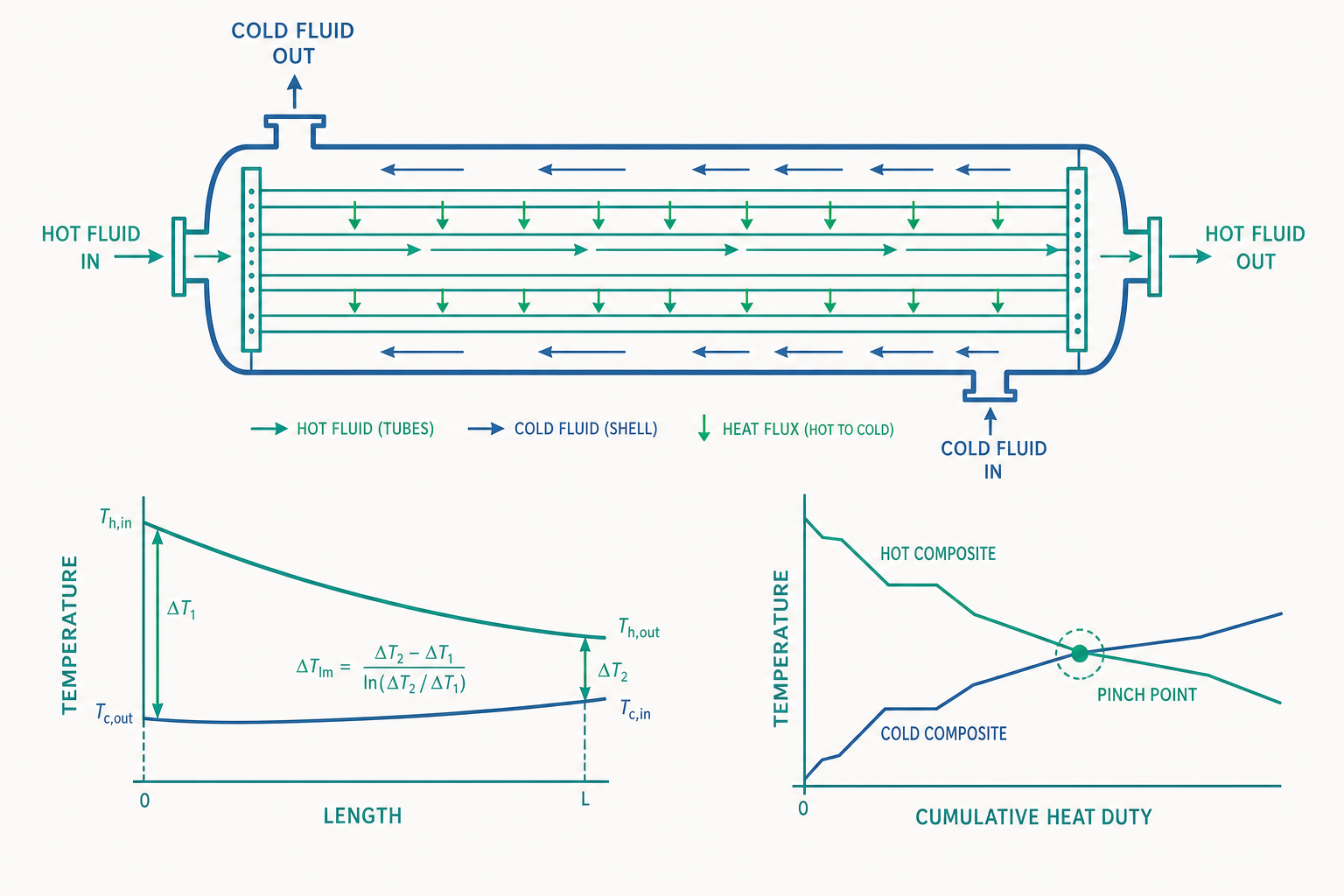

核心做法是：把所有熱流的熱量需求疊加成一條「熱複合曲線（hot composite curve）」，所有冷流疊加成「冷複合曲線（cold composite curve）」，畫在溫度—焓圖（T–H diagram）上。設定一個最小容許溫差 $\Delta T_{min}$（例如 10°C，這是經濟性與面積之間的取捨），把冷曲線往熱曲線靠近到剛好相差 $\Delta T_{min}$ 的那一點，就是夾點（pinch point）。

夾點把整個系統分成兩半，並導出三條黃金法則：

1. 不要跨越夾點傳熱——把夾點以上的熱拿去供應夾點以下的冷流，等於同時浪費了加熱與冷卻雙重資源。
2. 夾點以上不要用外部冷卻——那裡是「淨熱不足區」，只能用熱公用工程（如蒸氣）。
3. 夾點以下不要用外部加熱——那裡是「淨熱過剩區」，只能用冷公用工程（如冷卻水）。

複合曲線在 H 軸上重疊的部分，就是製程內部可以自行回收的熱量；兩端沒重疊的部分，才是真正必須向外買的最小加熱量 $Q_{H,min}$ 與最小冷卻量 $Q_{C,min}$。這兩個值是熱力學上的目標下限——在設計任何具體的熱交換器網路之前，你就已經知道理論上能做到多好。

看一個例子

一台逆流殼管式熱交換器，要把流量 $\dot{m}_h = 5\ \text{kg/s}$ 的熱油從 150°C 冷卻到 90°C。熱油比熱 $c_{p,h} = 2.2\ \text{kJ/kg·K}$。冷卻用水從 25°C 進、流量 $\dot{m}_c = 6\ \text{kg/s}$，水的比熱 $c_{p,c} = 4.18\ \text{kJ/kg·K}$。已知總體熱傳係數 $U = 350\ \text{W/m}^2\text{·K}$。求所需傳熱面積。

第一步：由能量平衡求熱負荷。 熱油放出的熱：

$$ q = \dot{m}_h c_{p,h} (T_{h,in} - T_{h,out}) = 5 \times 2.2 \times (150 - 90) = 660\ \text{kW} $$

第二步：求冷水出口溫度。 由能量守恆（忽略散熱），這些熱全被水吸收：

$$ T_{c,out} = T_{c,in} + \frac{q}{\dot{m}_c c_{p,c}} = 25 + \frac{660}{6 \times 4.18} = 25 + 26.3 = 51.3\ \text{°C} $$

第三步：算逆流兩端溫差。 逆流時，熱流入口端對冷流出口端：

$$ \Delta T_1 = T_{h,in} - T_{c,out} = 150 - 51.3 = 98.7\ \text{°C} $$ $$ \Delta T_2 = T_{h,out} - T_{c,in} = 90 - 25 = 65\ \text{°C} $$

第四步：求 LMTD。

$$ \Delta T_{lm} = \frac{98.7 - 65}{\ln(98.7/65)} = \frac{33.7}{\ln(1.518)} = \frac{33.7}{0.4174} = 80.7\ \text{°C} $$

第五步：求面積。

$$ A = \frac{q}{U \, \Delta T_{lm}} = \frac{660{,}000\ \text{W}}{350 \times 80.7} = \frac{660{,}000}{28{,}245} \approx 23.4\ \text{m}^2 $$

值得注意的是：如果這台設備改成並流，$\Delta T_1 = 150 - 25 = 125$、$\Delta T_2 = 90 - 51.3 = 38.7$，LMTD 降為 73.5°C，所需面積升到約 25.7 m²。同樣的熱負荷，並流多用了約 10% 的面積——這就是逆流在經濟上勝出的具體數字。

重點回顧

• 熱傳有傳導（Fourier 定律）、對流（Newton 冷卻定律）、輻射三種機制；一般化工熱交換器以前兩者為主，輻射可忽略。
• 一台熱交換器的整體效能由總體熱傳係數 $U$ 決定，它是熱側對流、管壁傳導、冷側對流與汙垢四個串聯熱阻的倒數加總；汙垢熱阻在工業上不可忽視。
• 設計方程 $q = U A \, \Delta T_{lm}$ 中，驅動力必須取對數平均溫差（LMTD），而非算術平均。
• 逆流配置的熱回收率高於並流，相同熱負荷下所需面積更小，是工業標準選擇。
• 在整廠尺度，夾點分析以複合曲線與最小溫差 $\Delta T_{min}$ 導出外部加熱／冷卻的熱力學目標下限，並給出「不跨夾點傳熱」三大設計法則。

深入探討（研究所視角）

單台熱交換器的設計是一回事，整廠熱交換器網路（HEN）合成則是程序系統工程（Process Systems Engineering）的經典最佳化問題，遠比夾點分析的「目標設定」更深。

夾點分析給出的是熱力學目標（最少公用工程用量），但要把這個目標化成實際的管路配置——哪股熱流配哪股冷流、用幾台設備、各台多大面積——本質上是一個帶有權衡的最佳化問題。其數學形式通常寫成混合整數非線性規劃（MINLP）：

$$ \min_{} \quad C_{\text{total}} = \underbrace{\sum_k c_{u,k} Q_{u,k}}_{\text{公用工程操作成本}} + \underbrace{\sum_{i,j} \left( c_f \, z_{ij} + c_a A_{ij}^{\beta} \right)}_{\text{設備年化資本成本}} $$

其中 $z_{ij} \in \{0, 1\}$ 是二元變數，代表熱流 $i$ 與冷流 $j$ 之間是否設置一台熱交換器；$A_{ij}$ 是其面積；$\beta$（約 0.6）反映設備成本對面積的規模經濟（economy of scale）。目標函數要在「多回收熱、省公用工程操作費」與「多裝設備、增加資本支出」之間找到全廠總年化成本的最低點。

這裡有一個著名的設計衝突：

• 把 $\Delta T_{min}$ 設得小 → 熱回收更多、公用工程用量下降、操作費省，但溫度逼近區變窄，使 $\Delta T_{lm}$ 變小、面積（$A \propto 1/\Delta T_{lm}$）暴增、資本費上升。
• 把 $\Delta T_{min}$ 設得大 → 設備小而便宜，但回收的熱變少、燒更多燃料。

最佳的 $\Delta T_{min}$ 正是讓總成本曲線觸底的那一點，通常落在 10–20°C 之間，視能源價格與材料成本而定。當燃料漲價，最佳 $\Delta T_{min}$ 會自動往小移——市場價格透過這條最佳化曲線，悄悄改變了工程師該怎麼畫管路。

實務上 HEN 合成有兩大流派：一是 Linnhoff 與同事發展的循序式 pinch design method（先定目標、再人工建構網路、最後最佳化夾點以外的迴路與路徑）；二是 Yee 與 Grossmann 提出的stagewise superstructure 同時最佳化法，把所有可能的配對展成一個超結構，交由 MINLP 求解器一次解出。前者直覺、能讓工程師保有控制權；後者嚴謹、能處理大型問題，但全域最優性在非凸問題下難以保證，是至今仍活躍的研究主題（包括用全域最佳化演算法、確定性鬆弛、與近年的機器學習代理模型加速求解）。

更前沿的方向，是把 HEN 設計從「穩態」推向「動態與不確定性」：當進料流量、組成隨時間波動，固定的網路可能在某些操作條件下失效或無法控制。彈性分析（flexibility analysis）與操作性（operability）整合設計，要求網路不只在標稱點最優，還要在整個可能的操作範圍內可行且可控。再加上脫碳壓力下的電氣化加熱、熱泵整合、與再生能源的間歇性供給，熱整合正在從一門成熟的最佳化技術，重新成為能源轉型中的活躍研究領域——而它的起點，仍然是這篇文章開頭那根管子裡，從高溫往低溫流動的那一份熱。
