一座蒸餾塔到底要疊幾層「板」，才能把乙醇純化到 95%？

一座蒸餾塔到底要疊幾層「板」，才能把乙醇純化到 95%？

入門篇告訴我們：把酒「蒸」一次，乙醇（ethanol）的濃度會上升，因為它比水更容易揮發。但如果你真的走進一座化工廠，會發現分離乙醇與水靠的不是「蒸一次」，而是一根高達數十公尺、內部疊著幾十層塔板（tray）的精餾塔（distillation column）。

問題來了：為什麼需要這麼多層？工程師憑什麼決定它應該是 18 層、35 層、還是 50 層？回流比（reflux ratio）要開多大？這些數字不是憑感覺，而是由一套清晰的物理與圖解方法決定的。這一篇，我們就從「蒸一次能分多開」這個入門概念，走到逐板計算（stage-by-stage calculation），看懂一座連續精餾塔的設計骨架，並且把它連回優化工的核心命題：如何用最少的能量，達成指定的分離規格。

從「蒸一次」到「蒸無數次」：理論板的概念

入門篇的單次蒸餾，化工上稱為閃蒸（flash distillation）：把進料加熱後讓它部分汽化，氣相比液相富含輕組分（light component），但分離程度有限。要做到高純度，關鍵的洞見是：把這個「部分汽化—部分冷凝」的動作重複很多次。

我們用理論板（theoretical plate / equilibrium stage）來描述這個重複單元。一塊理論板的定義是：離開這塊板的氣相與液相達到汽液平衡（vapor-liquid equilibrium, VLE）。對二元系統，平衡關係常用相對揮發度（relative volatility）$\alpha$ 表示：

$$ y = \frac{\alpha x}{1 + (\alpha - 1)x} $$

其中 $x$、$y$ 是輕組分在液相、氣相的莫耳分率。$\alpha$ 越大，氣液兩相組成差越大，分離越容易。乙醇—水系統在低濃度時 $\alpha$ 可達 8 以上，但越接近共沸點（azeotrope，約 95.6 wt% 乙醇）$\alpha \to 1$，這正是為什麼一般精餾無法把乙醇純化超過共沸組成——稍後我們會回到這個爭論點。

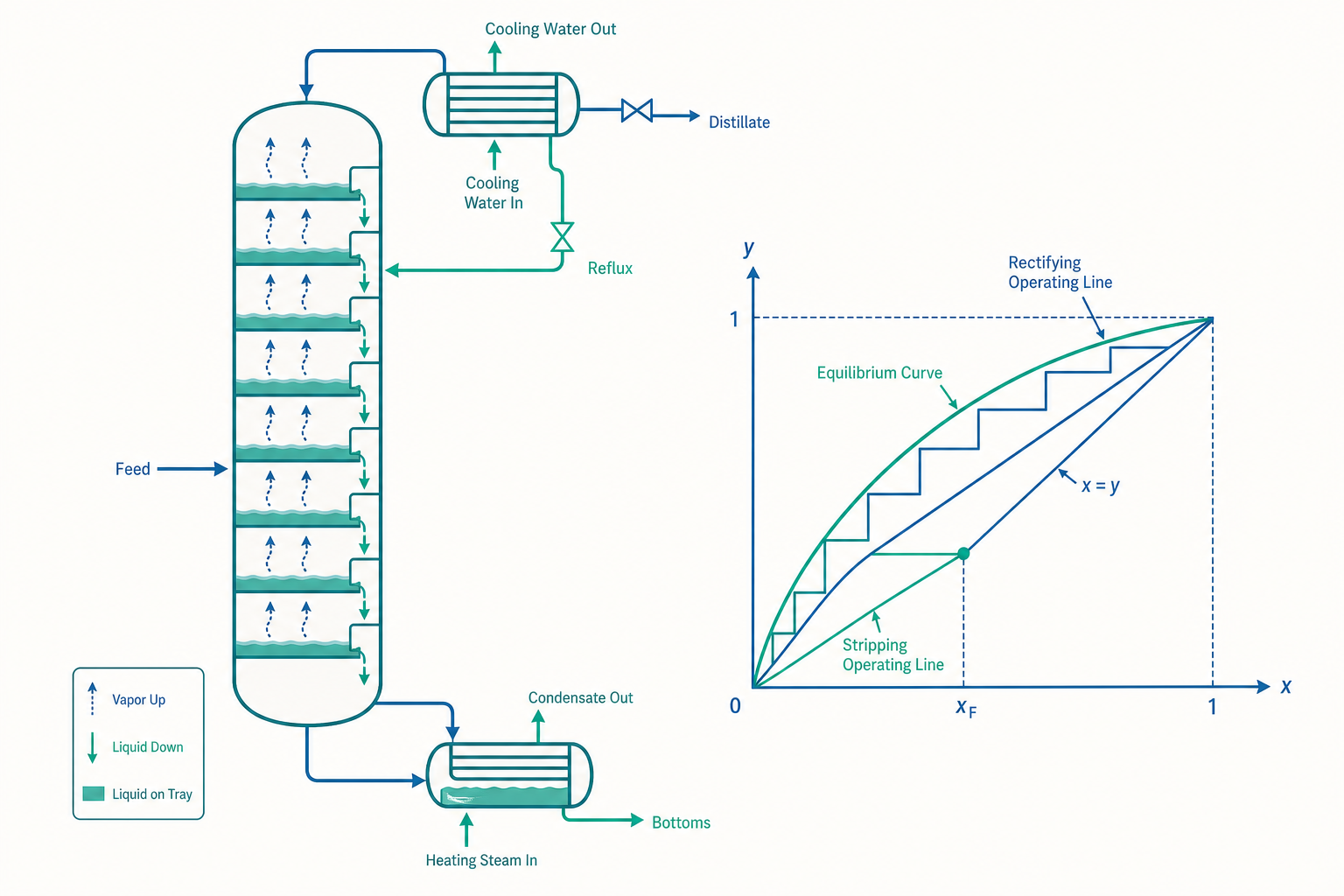

一座精餾塔由許多理論板上下堆疊：氣相由下往上流、液相由上往下流，兩相在每塊板上接觸、交換質量。塔頂的氣相經冷凝器（condenser）變成液體，一部分當產品（distillate），一部分回流（reflux）回塔內；塔底的液相經再沸器（reboiler）部分汽化往上送。回流與再沸提供了「逆流接觸」，這是高純度分離的本質。

質量平衡：操作線的由來

要算出需要幾塊板，我們需要兩條關係：平衡關係（上面的 VLE，描述每塊板上發生什麼）與操作關係（operating line，描述板與板之間質量如何傳遞）。後者來自質量平衡。

考慮塔的精餾段（rectifying section，進料板以上）。對其中任一塊板以上的範圍做輕組分莫耳平衡，並假設等莫耳溢流（constant molal overflow，即每塊板上下的氣、液莫耳流率不變），可得精餾段操作線：

$$ y_{n+1} = \frac{R}{R+1}\, x_n + \frac{1}{R+1}\, x_D $$

其中 $R = L/D$ 是回流比（回流液流率除以餾出產品流率），$x_D$ 是塔頂產品組成。這是一條斜率為 $\frac{R}{R+1}$ 的直線。同理，汽提段（stripping section，進料板以下）也有一條操作線，斜率由再沸量決定。兩條操作線在進料板處交會，交點落在進料線（q-line）上：

$$ y = \frac{q}{q-1}\, x - \frac{x_F}{q-1} $$

$q$ 是進料的「液體分率」（飽和液體 $q=1$，飽和蒸氣 $q=0$，過冷液體 $q>1$）。$x_F$ 是進料組成。進料的熱狀態會直接影響兩段操作線的相對位置，進而影響所需板數——這是一個入門篇完全不會碰到、但設計上極關鍵的自由度。

McCabe-Thiele 圖解法：在一張圖上數板

把平衡線與兩條操作線畫在同一張 $x$–$y$ 圖上，就能用McCabe-Thiele 法逐板數出理論板數。做法是在操作線與平衡線之間畫「階梯」（staircase）：

1. 從塔頂 $x_D$ 出發，水平畫到平衡線——這一步代表一塊理論板達到平衡。
2. 從平衡線垂直畫回操作線——這一步代表板間的質量傳遞（操作線）。
3. 重複，直到階梯跨過進料點切換到汽提段操作線。
4. 一直畫到塔底 $x_B$。

數一數總共畫了幾個「階」，就是所需的理論板數（其中一塊通常由再沸器提供）。階梯越密，代表板數越多、分離越困難。

這個圖解法之所以重要，不只是因為它能算板數，而是它讓你直觀看見設計權衡。當回流比 $R$ 越大，精餾段操作線斜率 $\frac{R}{R+1}$ 越接近 1，操作線越靠近對角線、離平衡線越遠，每一階跨得越大，所需板數越少——但代價是回流量大、再沸器要燒更多能量。

看一個例子：乙醇—水分離的板數估算

假設我們要把進料 $x_F = 0.40$（莫耳分率乙醇，飽和液體 $q=1$）分離成塔頂 $x_D = 0.80$、塔底 $x_B = 0.05$。先估最小回流比（minimum reflux ratio）$R_{min}$：當操作線恰好與平衡線相切（對乙醇—水這種有曲率的平衡線，要看實際相切點，不一定在進料點），此時需要無限多塊板。

簡化用進料點估算：進料線在 $x_F=0.40$ 處與平衡線交於 $(x_q, y_q)$。假設由 VLE 查得 $y_q \approx 0.61$，則

$$ R_{min} = \frac{x_D - y_q}{y_q - x_F} = \frac{0.80 - 0.61}{0.61 - 0.40} = \frac{0.19}{0.21} \approx 0.90 $$

實務上取 $R = 1.5\,R_{min} \approx 1.35$ 作為操作回流比，兼顧板數與能耗。把 $R=1.35$ 代入精餾段操作線：

$$ y_{n+1} = \frac{1.35}{2.35}\, x_n + \frac{0.80}{2.35} = 0.574\, x_n + 0.340 $$

在 McCabe-Thiele 圖上從 $x_D=0.80$ 畫階梯到 $x_B=0.05$，對這組數字通常會數出約 8–10 塊理論板。再除以板效率（plate efficiency，實際板達不到完全平衡，Murphree 效率常在 0.5–0.7），實際塔板數可能是 12–18 塊。這就是「為什麼要疊這麼多層」的量化答案。

兩個極限：全回流與最小回流

設計空間被兩個極限框住，理解它們就理解了整個權衡：

• 全回流（total reflux，$R \to \infty$）：塔頂氣相全部回流、不取產品。此時操作線與對角線重合，每一階跨最大，板數最少。這給出最小板數 $N_{min}$，可用 Fenske 方程估算：

$$ N_{min} = \frac{\ln\!\left[\dfrac{(x_D/(1-x_D))}{(x_B/(1-x_B))}\right]}{\ln \alpha} $$

全回流無法產出產品，所以是「啟動」或「測試」狀態，不是穩態操作，但它定義了板數的下界。

• 最小回流（$R = R_{min}$）：操作線與平衡線相切，分離在切點處「卡住」，需要無限多塊板。這給出回流比的下界。

真實操作必落在兩者之間。Gilliland 關聯把 $N$、$N_{min}$、$R$、$R_{min}$ 串起來，是設計初估的常用經驗式。一句話總結這個權衡：板數（資本支出 CapEx）與回流比（能源支出 OpEx）是一對此消彼長的變數，而最佳化的目標，就是找到讓總成本最低的那一點。

當分離卡住：共沸與進階分離手段

回到那個爭論點：乙醇—水在 95.6 wt% 形成最低沸點共沸物，$\alpha \to 1$，普通精餾原則上無法越過。這不是技術不夠好，而是熱力學的邊界。要做出無水乙醇（anhydrous ethanol，>99.5%，燃料級），工程上有三條進階路線：

1. 共沸蒸餾（azeotropic distillation）：加入夾帶劑（entrainer，如環己烷）改變相平衡，形成新的三元共沸物把水帶走。
2. 萃取蒸餾（extractive distillation）：加入高沸點溶劑（如乙二醇）選擇性提高其中一組分的揮發度，把共沸點「拉開」。
3. 滲透汽化／分子篩（pervaporation / molecular sieve）：直接用膜或吸附材料把水脫掉，完全繞過汽液平衡的限制。現代燃料乙醇廠多用 3A 分子篩。

這正是「蒸餾與分離」這個主題群的全貌：精餾只是分離家族的一員，當它遇到熱力學邊界，就要交棒給吸收（absorption）、萃取（extraction）、膜分離（membrane separation）等其他單元操作（unit operation）。選對分離手段，本身就是一道優化題。

動手試試：用 Fenske 估最小板數

拿上面的例子試算 $N_{min}$。取塔頂 $x_D=0.80$、塔底 $x_B=0.05$，假設平均相對揮發度 $\alpha \approx 3.0$：

$$ N_{min} = \frac{\ln\!\left[\dfrac{0.80/0.20}{0.05/0.95}\right]}{\ln 3.0} = \frac{\ln\!\left[\dfrac{4.0}{0.0526}\right]}{1.0986} = \frac{\ln(76.0)}{1.0986} = \frac{4.331}{1.0986} \approx 3.9 $$

所以最少約需 4 塊理論板（含再沸器）就能在全回流下達成這個分離。對照前面 McCabe-Thiele 在 $R=1.35$ 下數出的 8–10 塊，你會發現：為了能實際取出產品（有限回流），我們付出了「板數加倍」的代價。 這個倍率正是 Gilliland 關聯想捕捉的東西。試著把 $\alpha$ 改成 2.0 再算一次，感受相對揮發度如何主宰分離難度。

連回優化工：能量是真正的成本

精餾是化工廠裡最耗能的單元操作之一，全球約 10–15% 的工業能耗用在蒸餾上。所以「優化工」在這裡的命題非常具體：在滿足產品規格的前提下，讓再沸器熱負荷（reboiler duty）$Q_R$ 最小。

再沸器熱負荷與回流比近似成正比。對總冷凝/再沸做能量平衡，氣相往上流率 $V = (R+1)D$，而

$$ Q_R \approx V \cdot \Delta H_{vap} = (R+1)\, D \cdot \Delta H_{vap} $$

其中 $\Delta H_{vap}$ 是莫耳汽化熱。可見 $R$ 每增加，能耗線性上升。這就是為什麼設計時取 $R = 1.2 \sim 1.5\, R_{min}$ 而非更大——多開回流換來的板數節省，遠不及多燒的能量成本。

進一步的優化手段包括：進料預熱與熱整合（用塔底熱流預熱進料，做 pinch analysis）、多效蒸餾（multi-effect，串聯多塔讓前塔塔頂蒸氣當後塔再沸器熱源）、以及熱泵輔助蒸餾／機械蒸氣再壓縮（MVR，把塔頂蒸氣壓縮升溫後回頭加熱再沸器，可省下 30–50% 一次能源）。這些都是把一張 McCabe-Thiele 圖背後的「板數 vs. 回流比」權衡，放進整廠能量網路裡重新最佳化的結果。

重點回顧

1. 高純度分離靠「重複的汽液平衡」：一塊理論板代表一次平衡，精餾塔把這個動作疊很多次，靠回流與再沸提供逆流接觸。
2. 板數由平衡線與操作線共同決定：操作線來自質量平衡（含回流比 $R$ 與進料 q-line），McCabe-Thiele 圖解法在兩線間畫階梯就能數出理論板數。
3. 設計被兩個極限框住：全回流給最小板數（Fenske），最小回流給回流比下界；真實操作落在中間，板數與回流比此消彼長。
4. 共沸是熱力學邊界：乙醇—水在 95.6% $\alpha\to1$，普通精餾過不去，需共沸/萃取蒸餾或分子篩等進階手段。
5. 優化的核心是能量：再沸器熱負荷 $Q_R \propto (R+1)D\,\Delta H_{vap}$，取 $R\approx1.5R_{min}$、配合熱整合與 MVR，才能兼顧資本與能耗。

深入探討（研究所視角）

McCabe-Thiele 法建立在「等莫耳溢流」與「理論板」兩個理想化假設上，研究所層級的精餾分析會逐一鬆綁這些假設。Ponchon-Savarit 法用焓—組成圖處理非等莫耳溢流（各組分汽化熱差異大時必要）；多組分精餾則無法用二維圖解，要靠 MESH 方程組（Material balance、Equilibrium、Summation、Heat balance）做嚴格的逐板數值求解，並引入關鍵組分（key components）與 Underwood 方程估最小回流。

更前沿的方向把分離從「平衡級」推向「速率級」：非平衡級模型（rate-based model）直接解 Maxwell-Stefan 多組分擴散與膜界面質傳，不再假設每塊板達到平衡，對結構化填料（structured packing）塔特別重要。製程強化（process intensification）方面，反應精餾（reactive distillation）把反應器與精餾塔合而為一（如 MTBE、醋酸甲酯製程），在同一個塔內邊反應邊分離，繞過反應平衡限制——這正好把本主題群的「反應」與「分離」兩條線交織在一起。最後，分隔壁塔（dividing-wall column, DWC）用單一塔殼完成三組分分離，可省下約 30% 設備與能耗，是近年工業界落地最快的精餾優化技術之一。若你想動手，開源的 DWSIM 或商用 Aspen Plus 都能讓你把上面的手算結果，放進嚴格的多組分嚴密模擬裡驗證。
