基礎工程

一棟大樓的重量,最後是誰扛住的?

從淺基礎到樁基礎,認識基礎工程如何把建築載重安全傳給地層,並在台灣多震、多軟弱地盤的環境下平衡承載力與沉陷。

一棟大樓的重量,最後是誰扛住的?

走進台北 101,你會仰望那 508 公尺的鋼骨。但真正讓這棟超高層建築在颱風與地震中屹立不搖的,不是你看得到的塔身,而是埋在地表下、由 380 根鋼筋混凝土基樁構成的基礎系統。每一根樁深入岩盤達 30 公尺以上。

這正是基礎工程(Foundation Engineering)的核心命題:如何把建築物的重量,安全、可靠地傳遞給地層。地表上的結構再精巧,若地底下的基礎承載不了、或沉陷不均勻,整棟建築就會傾斜、開裂,甚至倒塌。1995 年阪神大地震、2016 年台南維冠金龍大樓倒塌,基礎與地盤問題都扮演了關鍵角色。

基礎工程站在「結構工程」與「大地工程(Geotechnical Engineering)」的交會點。它要回答兩個問題:地層能承受多大的力(承載力,bearing capacity)?以及在這個力之下,建築會下沉多少(沉陷量,settlement)?這篇文章帶你認識兩大類基礎——淺基礎與樁基礎——以及它們在台灣這個多地震、多軟弱地盤的環境下如何被設計。

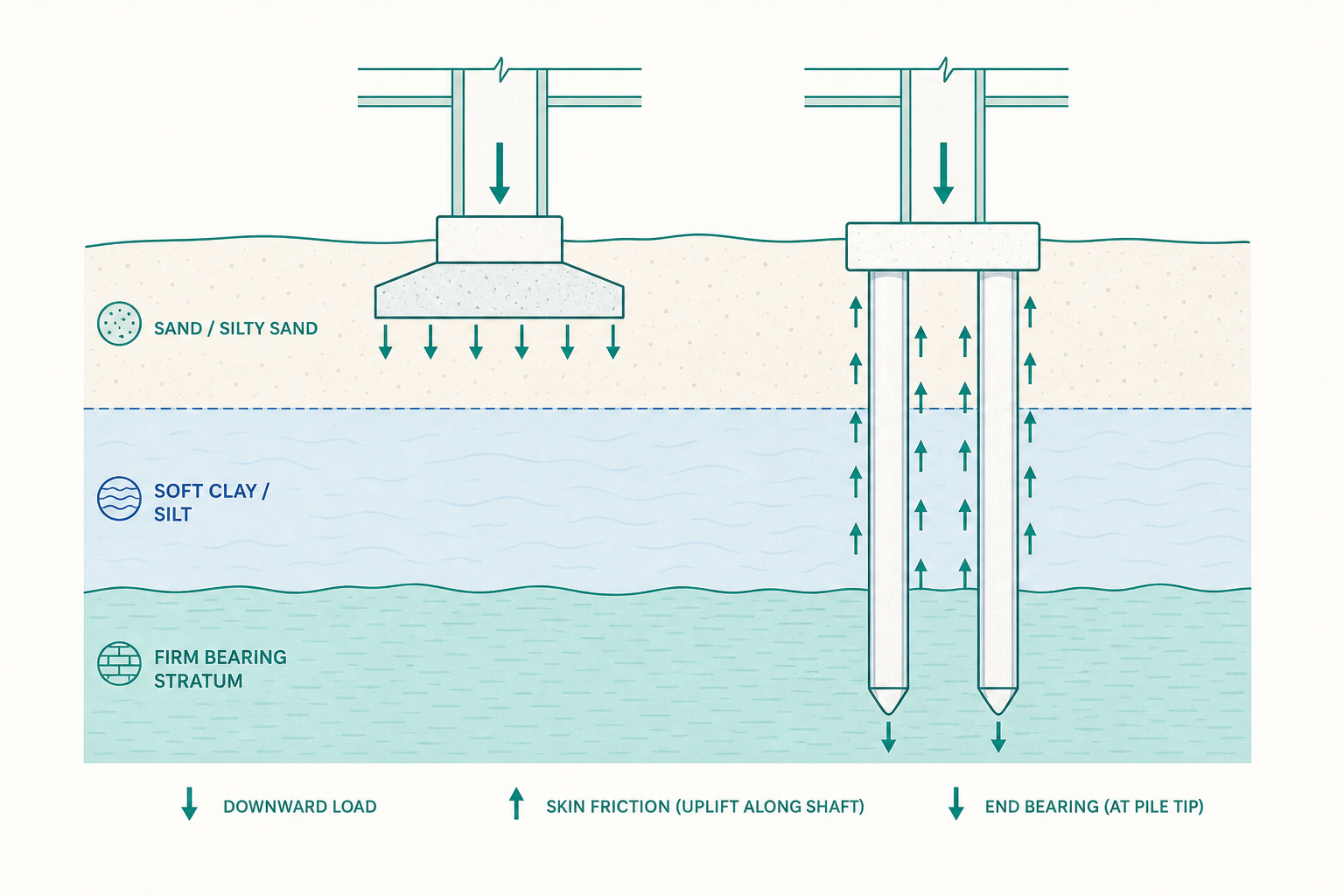

基礎工程概念示意圖

從「淺」到「深」:兩大類基礎

基礎依其埋置深度 $D_f$ 與基礎寬度 $B$ 的比值,大致分為兩類。

淺基礎(Shallow Foundation) 直接把載重傳給接近地表的土層,一般 $D_f / B \le 1$。常見型式包括:

  • 獨立基腳(Spread / Isolated Footing):承接單根柱子的方形或矩形墊塊。
  • 聯合基腳(Combined Footing):兩根以上柱子共用一個基腳,常用於柱距很近、或基地紅線受限時。
  • 連續基腳(Strip Footing):承接牆體載重的長條狀基礎。
  • 筏式基礎(Raft / Mat Foundation):整片鋼筋混凝土板覆蓋整個基地,把所有柱載重平均分散到大面積地層,常用於軟弱地盤或地下室。

深基礎(Deep Foundation) 則穿過上部軟弱土層,把載重傳到深處堅實的承載層(如卵礫石層或岩盤)。最具代表性的是樁基礎(Pile Foundation)

選擇的邏輯很直觀:當淺層地盤夠堅實、承載力足夠且沉陷可控時,優先用較經濟的淺基礎;當淺層是軟弱黏土或鬆砂、或載重極大(高樓、橋梁)時,才用樁基礎深入地下尋找可靠的承載層。

淺基礎的承載力:Terzaghi 公式

地層能承受多大的壓力?大地工程之父 Terzaghi(1943)提出了極限承載力(ultimate bearing capacity)的經典公式。對一條形基腳:

$$q_u = c\,N_c + q\,N_q + \tfrac{1}{2}\,\gamma\,B\,N_\gamma$$

其中:

  • $q_u$:極限承載力(單位面積能承受的最大壓力,kPa)
  • $c$:土壤凝聚力(cohesion,kPa)
  • $q = \gamma\,D_f$:基礎底面處的有效覆土壓力
  • $\gamma$:土壤單位重(kN/m³)
  • $B$:基礎寬度
  • $N_c,\,N_q,\,N_\gamma$:承載力因數(bearing capacity factors),只與土壤摩擦角 $\phi$ 有關

這三項分別代表三種抵抗來源:凝聚力項(黏土靠分子間的黏結力)、覆土項(基礎旁邊的土重提供圍壓)、寬度項(基礎下方土壤自重產生的摩擦抵抗)。對方形或圓形基腳,還需乘上形狀因數加以修正。

承載力因數隨摩擦角急遽變化。例如 $\phi = 30°$ 時,$N_c \approx 30.1$、$N_q \approx 18.4$、$N_\gamma \approx 15.7$;當 $\phi = 0$(飽和黏土的不排水狀態)時,$N_c = 5.14$、$N_q = 1$、$N_\gamma = 0$,公式簡化為 $q_u = 5.14\,c_u + q$。

實務上不會直接用 $q_u$,而是除以安全係數(Factor of Safety, FS),通常取 $FS = 3$,得到容許承載力:

$$q_{allow} = \frac{q_u}{FS}$$

沉陷:比承載力更常成為控制條件

許多人以為基礎設計的關鍵是「會不會壓垮」,但實務上更常見的控制條件其實是沉陷量(settlement)。地層在不被壓垮的情況下,仍可能因壓密而緩慢下沉。

沉陷分兩類。即時沉陷(immediate settlement) 在載重施加後立即發生,主要是土壤的彈性變形。壓密沉陷(consolidation settlement) 則發生在飽和黏土中——土壤孔隙裡的水被慢慢擠出,需要數月甚至數十年才完成。對正常壓密黏土,壓密沉陷量為:

$$S_c = \frac{C_c}{1 + e_0}\,H\,\log_{10}\!\left(\frac{\sigma'_0 + \Delta\sigma}{\sigma'_0}\right)$$

其中 $C_c$ 是壓縮指數、$e_0$ 是初始孔隙比、$H$ 是壓密層厚度、$\sigma'_0$ 是初始有效應力、$\Delta\sigma$ 是新增應力。

真正危險的往往不是「沉多少」,而是「不均勻沉陷(differential settlement)」。當建築不同部位下沉量不一致,結構會被迫扭曲、產生裂縫。著名的比薩斜塔正是不均勻沉陷的極端案例——基礎下方一側為軟弱黏土,導致塔身傾斜近 4 度。台灣建築技術規則對沉陷量與沉陷差均訂有限值,例如獨立基腳間的沉陷差通常須控制在跨距的 1/300 以內。

樁基礎:當淺層撐不住時

當上部地層軟弱,樁基礎透過兩種機制承載:

$$Q_u = Q_p + Q_s$$

  • 端點承載力(end bearing)$Q_p$:樁尖頂在堅實承載層上,像柱子撐在地板。$Q_p = q_p \cdot A_p$,其中 $A_p$ 為樁尖斷面積。
  • 樁身摩擦力(skin / shaft friction)$Q_s$:樁身與周圍土壤的摩擦或黏附。$Q_s = \sum f_s \cdot A_s$,其中 $A_s$ 為樁身表面積。

依主要承載機制,樁分為端承樁(end-bearing pile)——主要靠樁尖頂在岩盤或卵礫石層;以及摩擦樁(friction pile)——主要靠樁身與土壤的摩擦,常用於深厚均質黏土中找不到明確承載層時。

按施工方式,台灣常見的有預鑄打入樁(precast driven pile)與場鑄樁(cast-in-place / bored pile)。後者中的全套管基樁(all-casing pile)反循環基樁(reverse circulation drilling pile) 因低噪音、低振動,廣泛用於都會區。

值得注意的是負摩擦力(negative skin friction)這個陷阱:若樁周圍的軟弱土層因填土或抽取地下水而下沉得比樁還快,土壤不但不幫忙承載,反而「掛在樁上」往下拉,成為額外載重。在地層下陷嚴重的彰化、雲林沿海地區,這是設計必須慎重考慮的因素。

看一個例子

某辦公大樓柱載重 $P = 1200$ kN,基地土壤為砂土,$\phi = 30°$、$\gamma = 18$ kN/m³、$c = 0$,基礎埋深 $D_f = 1.5$ m。試設計方形獨立基腳的邊長 $B$(取 $FS = 3$)。

步驟一:計算覆土壓力

$$q = \gamma\,D_f = 18 \times 1.5 = 27 \text{ kPa}$$

步驟二:查承載力因數($\phi = 30°$)

$$N_q = 18.4,\quad N_\gamma = 15.7$$

因 $c = 0$,凝聚力項消失。假設方形基腳 $B = 2.5$ m 試算,套用方形形狀因數($N_\gamma$ 項乘 0.8):

$$q_u = q\,N_q + 0.4\,\gamma\,B\,N_\gamma$$ $$q_u = 27 \times 18.4 + 0.4 \times 18 \times 2.5 \times 15.7$$ $$q_u = 496.8 + 282.6 = 779.4 \text{ kPa}$$

步驟三:容許承載力

$$q_{allow} = \frac{779.4}{3} = 259.8 \text{ kPa}$$

步驟四:驗算基礎面積

基礎承受的接觸壓力為:

$$q_{contact} = \frac{P}{B^2} = \frac{1200}{2.5^2} = \frac{1200}{6.25} = 192 \text{ kPa}$$

因 $q_{contact} = 192 < q_{allow} = 259.8$ kPa,承載力檢核通過,$B = 2.5$ m 的方形基腳在承載力上是安全的。實務上還必須進一步驗算沉陷量是否在容許範圍內——在砂土中通常以即時沉陷為主,可用彈性理論或現地 SPT-N 值經驗公式估算。

重點回顧

  • 基礎工程的核心是把上部結構載重安全傳給地層,需同時滿足承載力沉陷兩個條件。
  • 淺基礎(基腳、筏基)用於淺層地盤堅實時;樁基礎(深基礎)穿過軟弱層把載重傳到深處承載層。
  • Terzaghi 承載力公式 $q_u = cN_c + qN_q + \frac{1}{2}\gamma B N_\gamma$ 由凝聚力、覆土、寬度三項組成,承載力因數只與摩擦角 $\phi$ 有關。
  • 實務上不均勻沉陷往往比承載力更難對付,是結構開裂與傾斜的主因。
  • 樁基礎承載力 $Q_u = Q_p + Q_s$ 由端點承載與樁身摩擦組成;地層下陷區須警惕負摩擦力

深入探討(研究所視角)

傳統的承載力與沉陷分析多採容許應力設計法(Allowable Stress Design, ASD),以單一安全係數涵蓋所有不確定性。現代規範則逐步轉向極限狀態設計法(Limit State Design)/ LRFD(Load and Resistance Factor Design),把載重不確定性(載重因數)與地層強度不確定性(抵抗因數 $\phi$)分開處理,使設計可靠度更一致。台灣的「建築物基礎構造設計規範」也朝此方向修訂。

在台灣這個高地震活動帶,基礎設計必須面對土壤液化(soil liquefaction)。當飽和鬆砂受地震反覆剪力作用,孔隙水壓累積使有效應力趨近於零,土壤瞬間失去強度,承載力歸零。1999 年集集地震與 2016 年美濃地震都造成大規模液化、噴砂與建築傾倒。液化潛能常用簡化程序評估循環應力比(Cyclic Stress Ratio, CSR)與循環抵抗比(Cyclic Resistance Ratio, CRR),並以安全係數 $FS_L = CRR / CSR$ 判定。對策包括採用穿越液化層的樁基、地盤改良(如夯實砂樁、灌漿)等。

此外,樁—土—結構互制(Soil-Structure Interaction, SSI) 在地震工程中日益受重視。傳統設計常假設基礎為固定端,但實際上柔性地盤會改變結構的振動週期與受力分布。地震時樁身會承受土壤側向位移帶來的運動互制(kinematic interaction),在土層交界處產生額外彎矩——這在軟弱沖積層深厚的台北盆地特別關鍵。研究前沿正結合有限元素數值模擬、離心機試驗與現地監測資料,建立更精確的非線性 SSI 模型,這也是大地地震工程(geotechnical earthquake engineering)最活躍的研究領域之一。
